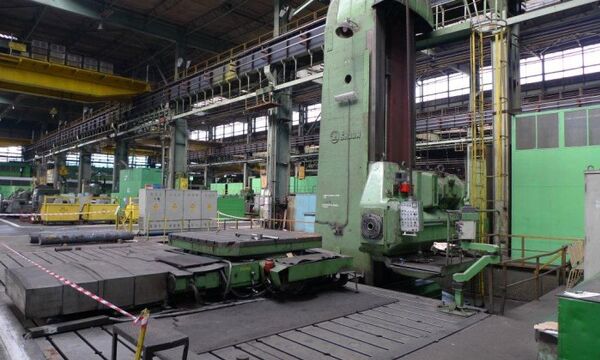

Горизонтально-расточной станок Skoda W200Ф1

Характеристика объекта

Горизонтально-расточные станки типа W200 предназначены для обработки тяжелых механических деталей. Применяются для фрезеровки, сверления, нарезания резьбы. Заготовки устанавливаются или на зажимные плиты, или на поворотные столы, которые поставляются в качестве отдельной установки.

Колонна горизонтально-расточного станка перемещается по станине вдоль заготовки (ось X), закрепленной на зажимных плитах или на поворотном столе. По колонне перемещается в вертикальном направлении головка шпинделя (ось Y) с выдвижной четырехбоковой пинолью, в оси которой концентрически находится шпиндель для сверления и фрезеровки.

Сверлильный шпиндель выдвигается в направлении, перпендикулярном к перемещению колонны по станине, вместе с пинолью (ось W), или без неё (ось Z). Пиноль предназначена для подпорки выдвижного сверлильного шпинделя. На ее конце прикрепляются различные дополнительные устройства, как напр. фрезерное устройство, расточное устройство и подобные.

Объем выполненных работ

• Разработана проектная документация, включая конструкторские чертежей;
• Разработаны новые инструкций для операторов и обслуживающего персонала;
• Разработано программное обеспечение;
• Изготовлено электрооборудования в шкафном исполнении;
• Изготовлены деталей для установки оборудования на станке: переходные фланцы, опоры и муфты для присоединения электродвигателей, установочные детали для датчиков, разъёмы и шланги для подключения гидравлического и пневматического оборудования.
• Выполнен демонтаж старого электрооборудования, в т.ч. старых шкафов управления, двигателей, кабельной продукции;
• Выполнены: монтаж новых шкафов управления, нового оборудования на станке, прокладка кабелей, прокладка шлангов гидравлики и пневматики, ремонт пневматических зажимов осей станка, монтаж новой линейной измерительной системы;
• Выполнены пуско-наладочные работы, в т.ч. опытно-промышленная эксплуатация и обучение персонала.

Примененное оборудование

Система управления

• контроллер Mitsubishi серии L - L02CPU-P;
• сенсорный дисплей оператора GT1575-VNBD;
• удаленные станции ввода-вывода AJ65SBTB1-32D

Привод вращения шпинделя

• Асинхронный двигатель OMT1-VP-315S4 110кВт;
• Преобразователь частоты FR-A740-03250 110кВт;

Электропривода подачи осей X и Y

• серводвигатели Fukuta SF- SF-112 11Вт;
• Преобразователь частоты FR-А740-00126 EС 5,5кВт.

Линейная измерительная система

• Магнитная лента Balluff BML-M02, ось X - 8м, ось Y - 4,2м.
• Круговой оптический датчик RHI 503 56 пр-ва Line&Linde,
• Контроллер FX3U для обработки данных с измерительных линеек и датчиков
• Панель оператора GOT для индикации положений и реферирования значения положений.

Система пневматики

• Клапаны, фильтры, соединения производства SMC.
