Видеонаблюдение на контейнерном кране

Цель проекта

Разработка проектной документации на систему видеонаблюдения крана, шефмонтаж и пуско-наладка системы на кране.

Исходная ситуация

Новый кран. Для крановщика при передвижении крана отсутствует обзор рельсового пути, при опускании спредера контейнеры ограничивают обзор грузозахватного механизма.

Результат

Обеспечен обзор рельсового пути крана с кабины крановщика, сверху спредер виден в любой позиции. Осуществляется непрерывная запись событий на видеорегистратор, для доступа к информации установлен пароль.

Заказчик

ОАО «БалтКран», Россия, г. Калининград

Получатель (пользователь)

ООО «Стройоптторг», Россия, г. Хабаровск

Дата выполнения проекта: Март 2014 г.

Характеристика объекта

Система видеонаблюдения крана КК-41К
Проект выполнен в марте 2014 г.

Контейнерный перегружатель грузоподъёмностью 40 тонн.

Объем выполненных работ

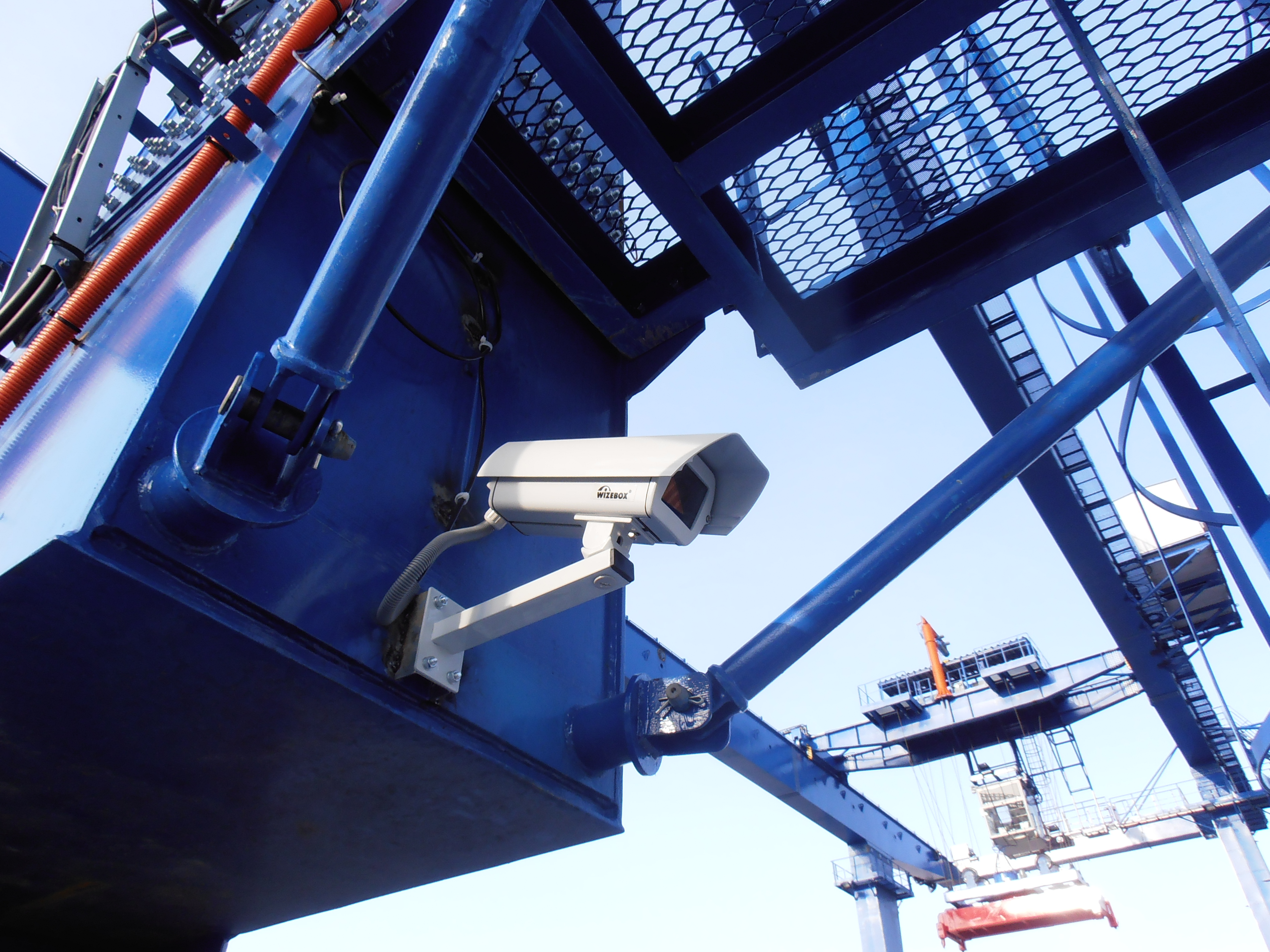

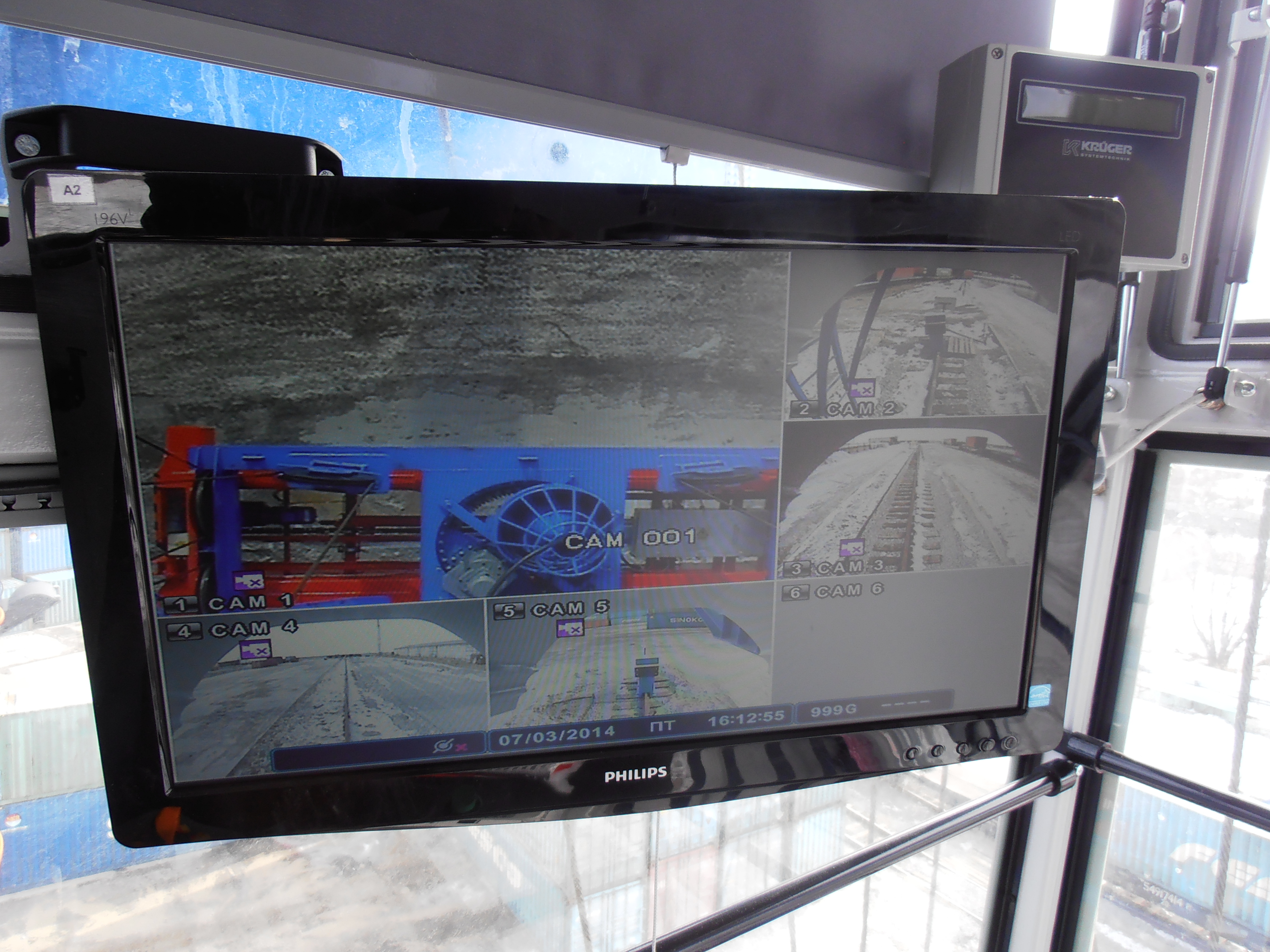

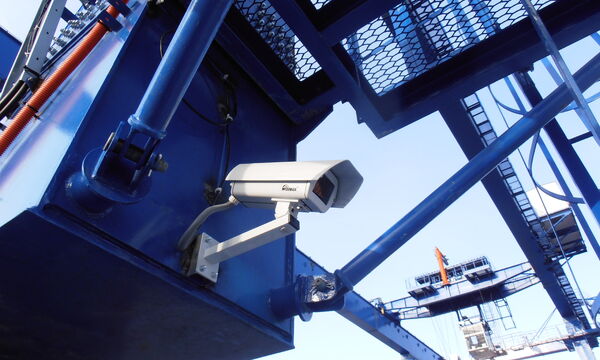

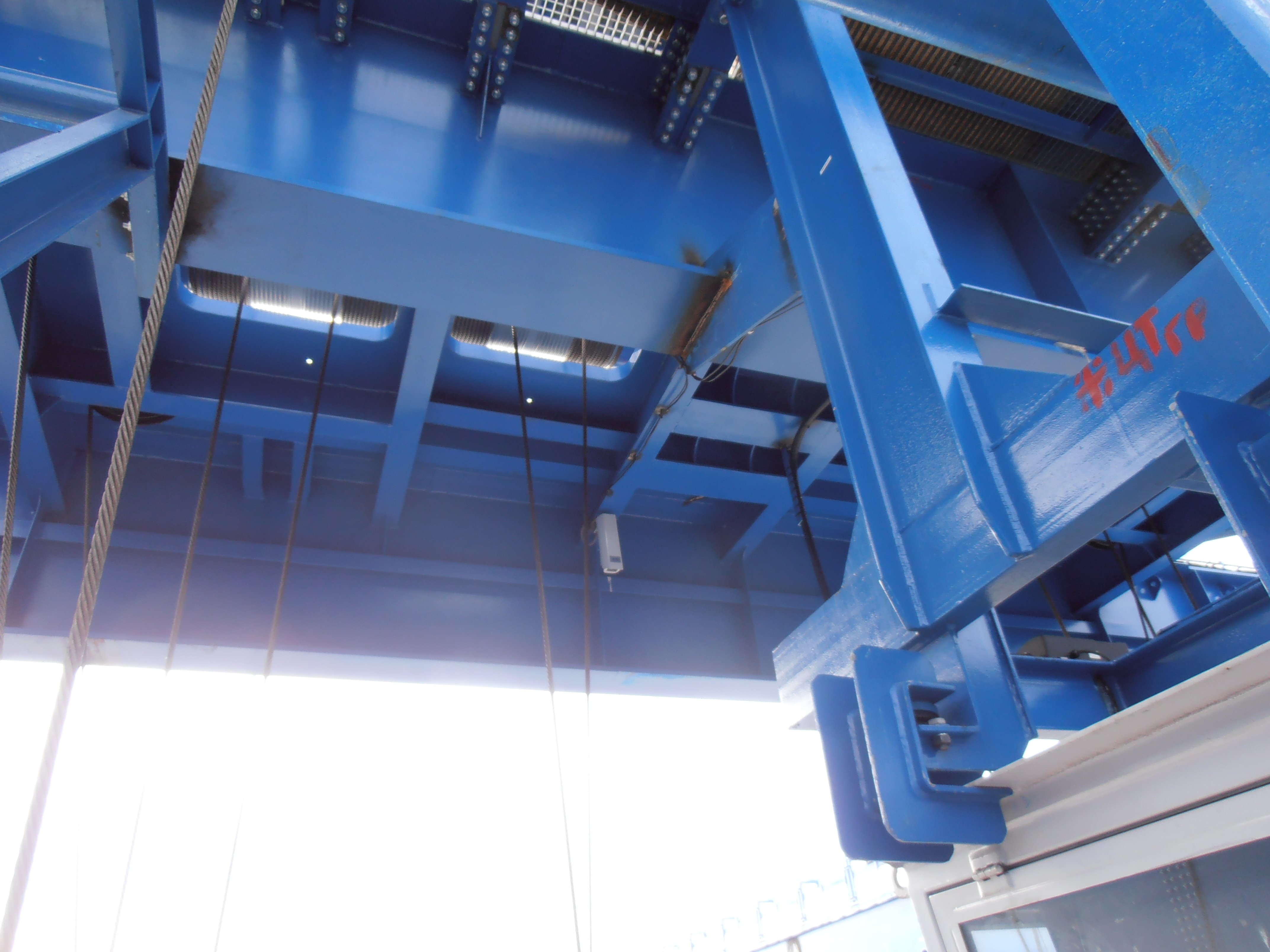

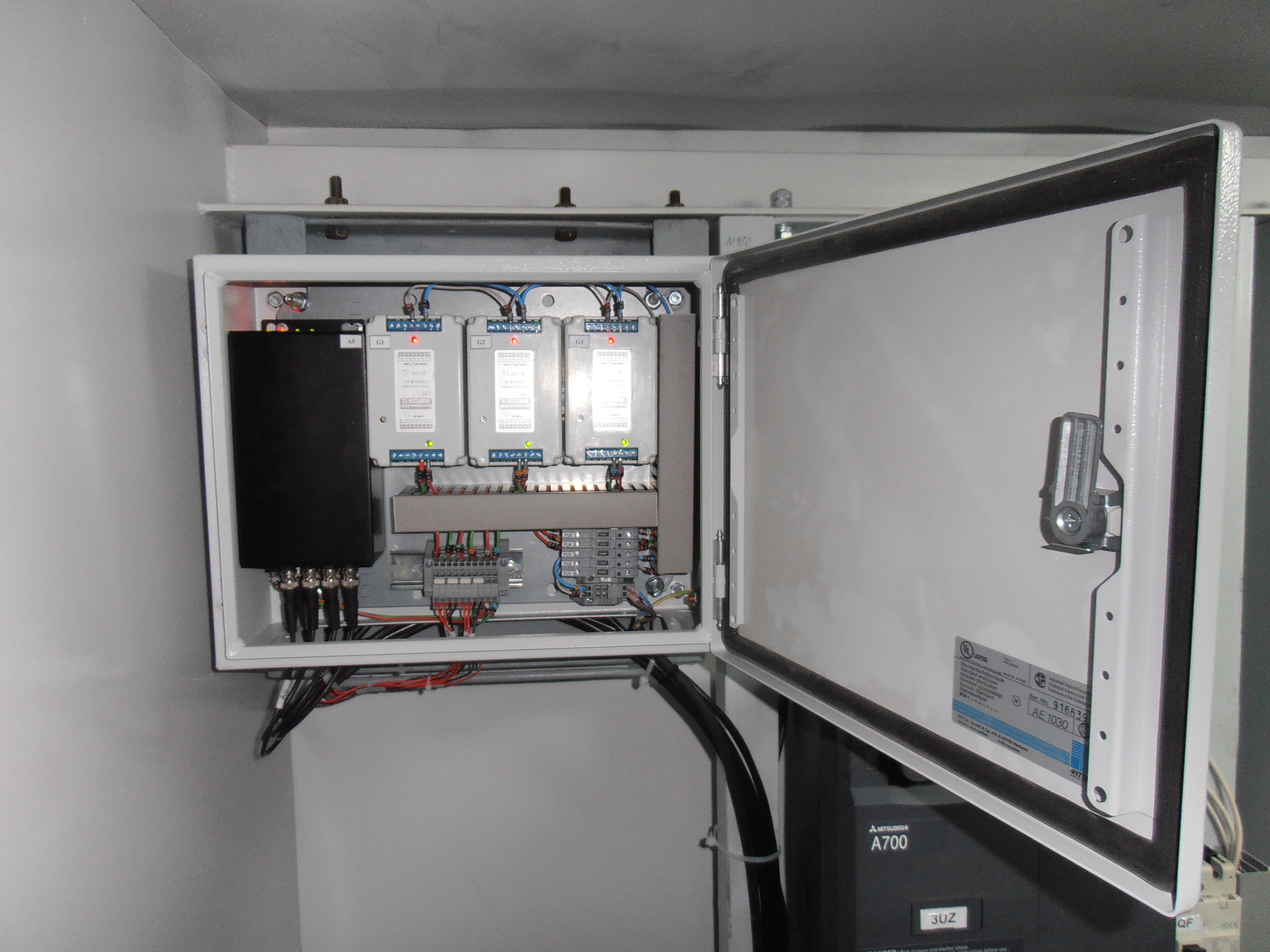

Установлены камеры видеонаблюдения на 4 ногах крана, грузовой тележке, в кабине электрооборудования размещена коробка с блоками питания камер и оптическим преобразователем видеосигнала. Оптокабелем по гибкому токоподводу сигнал с 4-х камер ног передается в кабину крановщика, где преобразуется оптическим преобразователем в видеосигнал и поступает на видеорегистратор вместе с видеосигналом камеры на тележке. На установленном мониторе, в кабине крановщика, отображается видео с 5 камер и осуществляется непрерывная запись информации на жесткий диск видеорегистратора.

Примененное оборудование

Видеокамера цветная день/ночь SR-TWDN620SD – 4 шт.
Видеокамера цветная день/ночь с 22 х зумом CX-22ZWDN580SD – 1 шт.
Монитор Philips, 18,5" – 1 шт.
Видеорегистратор 8-ми канальный – 1 шт.
Передатчик видео оптический SF40M2T-N – 1 шт.
Приемник видео оптический SF40M2T-R – 1 шт.
