Цель проекта

Разработка, изготовление и поставка системы управления блоком эскалаторов в составе:

  • регулируемый частотный привод управления скоростью эскалатора;
  • не регулируемый привод для открытия/закрытия перекрывателей;
  • система автоматического ввода резерва;

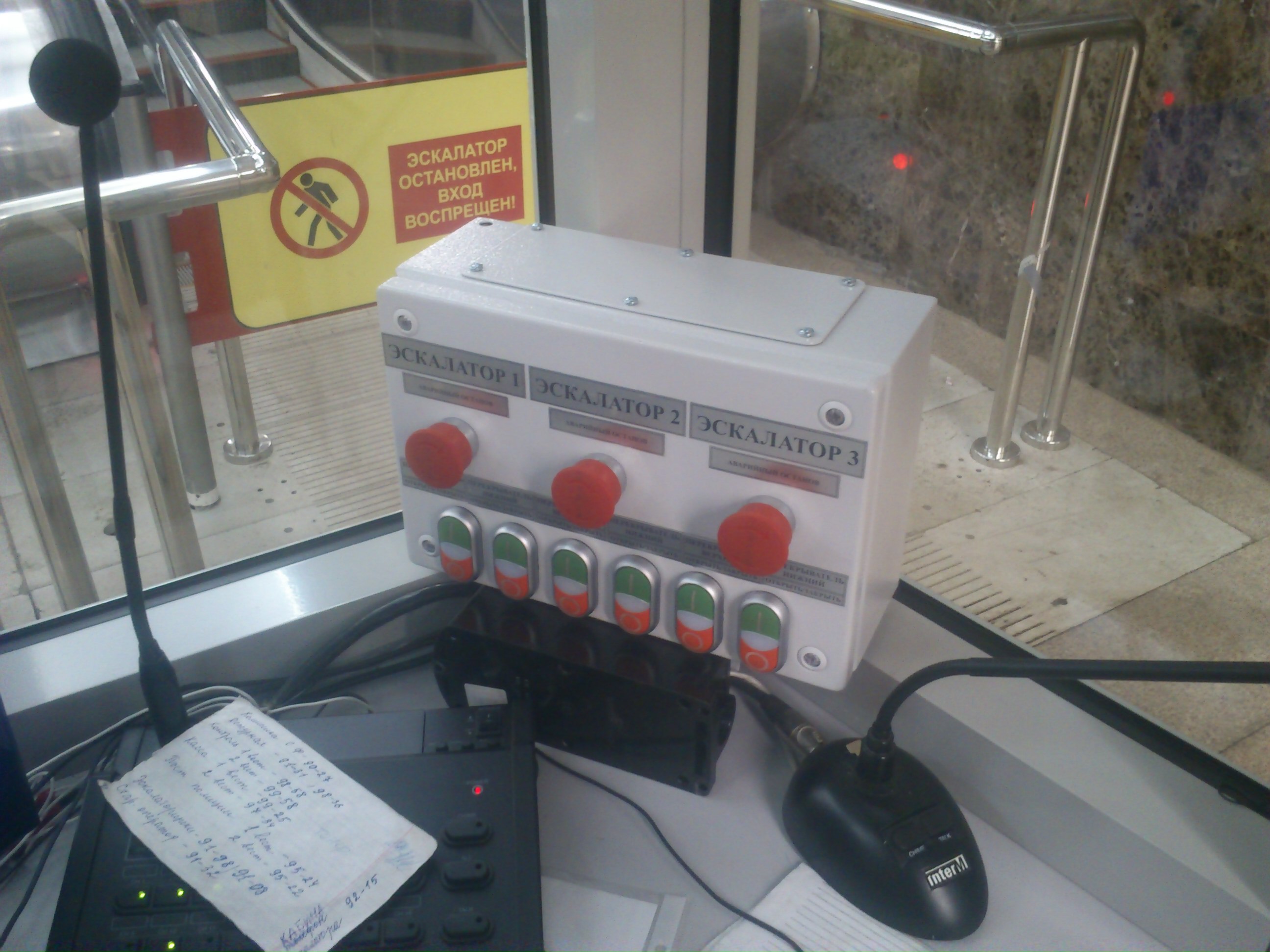

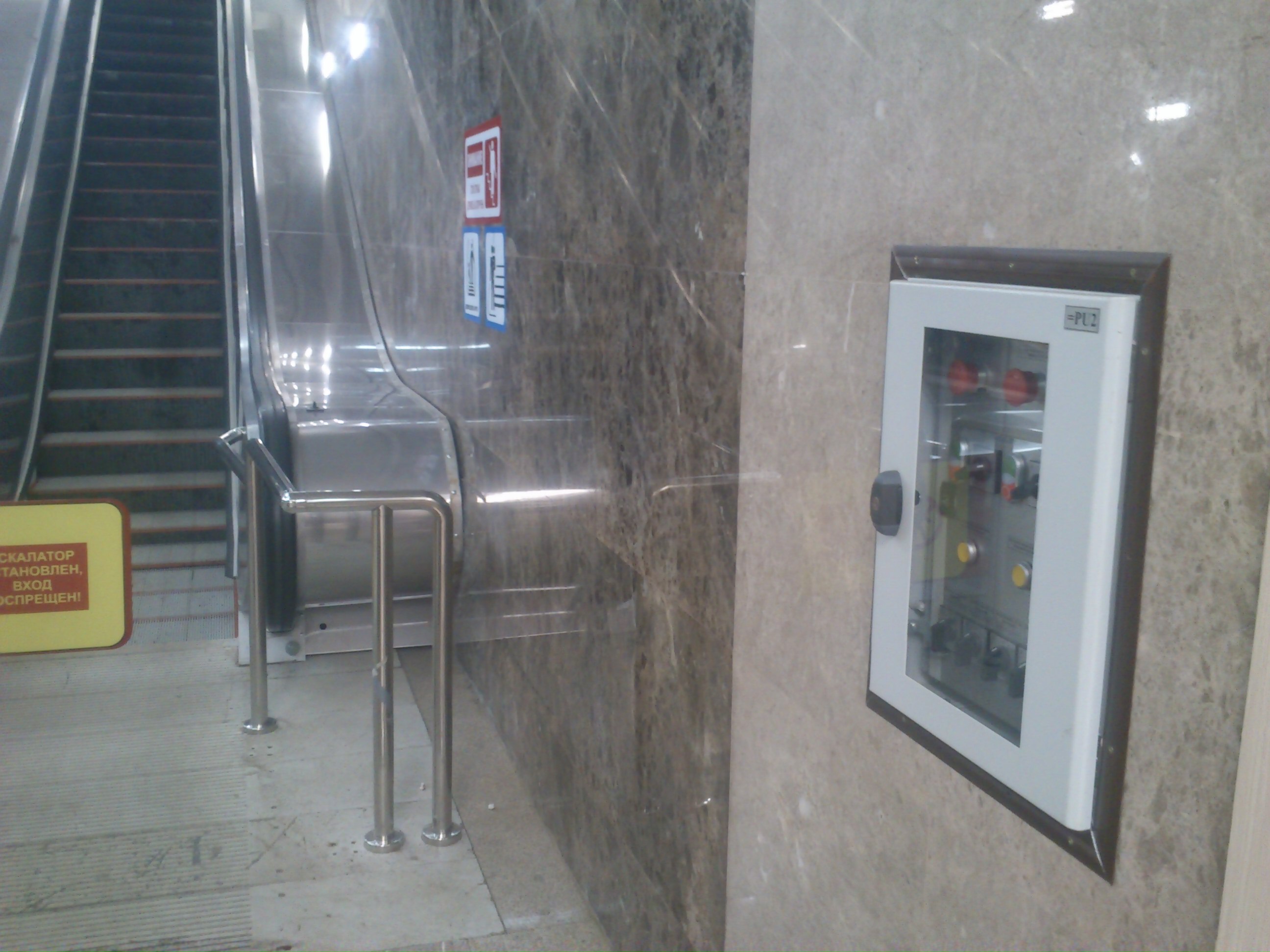

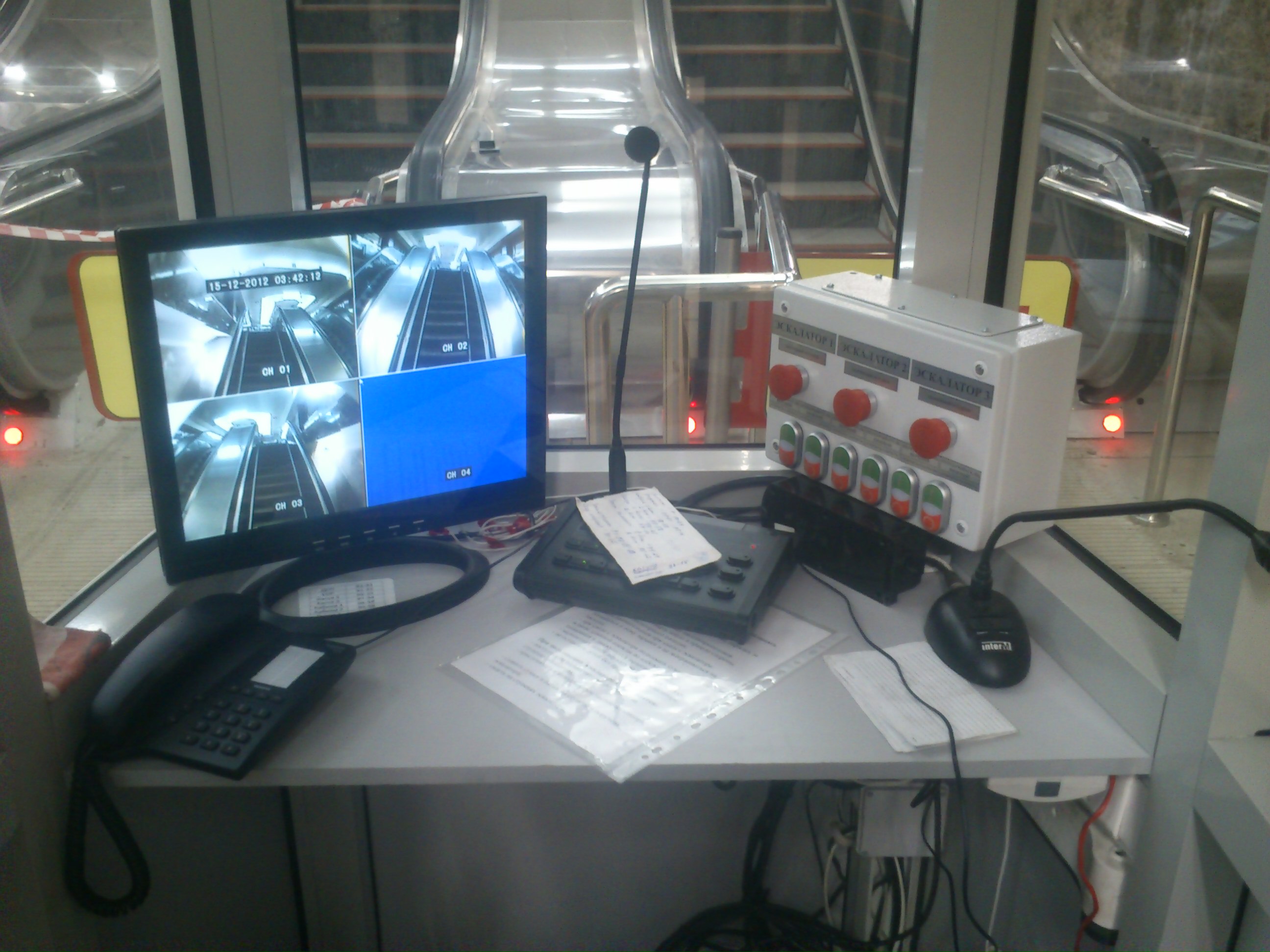

  • система управления эскалаторами от различных пультов управления;
  • обработка технологических блокировок от системы автоматики эскалатора;
  • получение, обработка и отображение статусной информации на панели оператора;
  • передача данных по сети в систему верхнего уровня метрополитена.

Результат

Система управления сдана в эксплуатацию.
Применение преобразователей частоты серии FR-A741 с функцией рекуперации позволяет повысить энергоэффективность работы привода за счет возврата части энергии в сеть при движении эскалатора вниз.
Применение современных средств управления (контроллер серии FX3U) и визуализации (графические панели оператора) позволяет существенно упростить обслуживание системы управления.

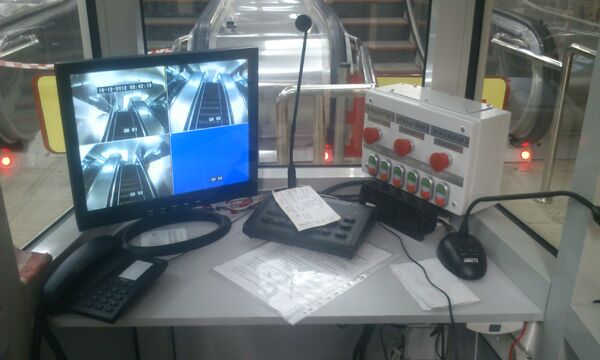

Система управления эскалаторами метро
Дата выполнения проекта: 2011-2012 гг

Характеристика объекта

Блок состоит из трех эскалаторов. Основные характеристики:

  • Высота подъема 7,2 метра;
  • Угол наклона 30 градусов;
  • Номинальная скорость 0,75 м/с.

Исходная ситуация:

Блок эскалаторов разрабатывается и изготавливается ООО "Конструктор" для строящейся станции метро "Горьковская" в г. Нижний Новгород.

Объем выполненных работ:

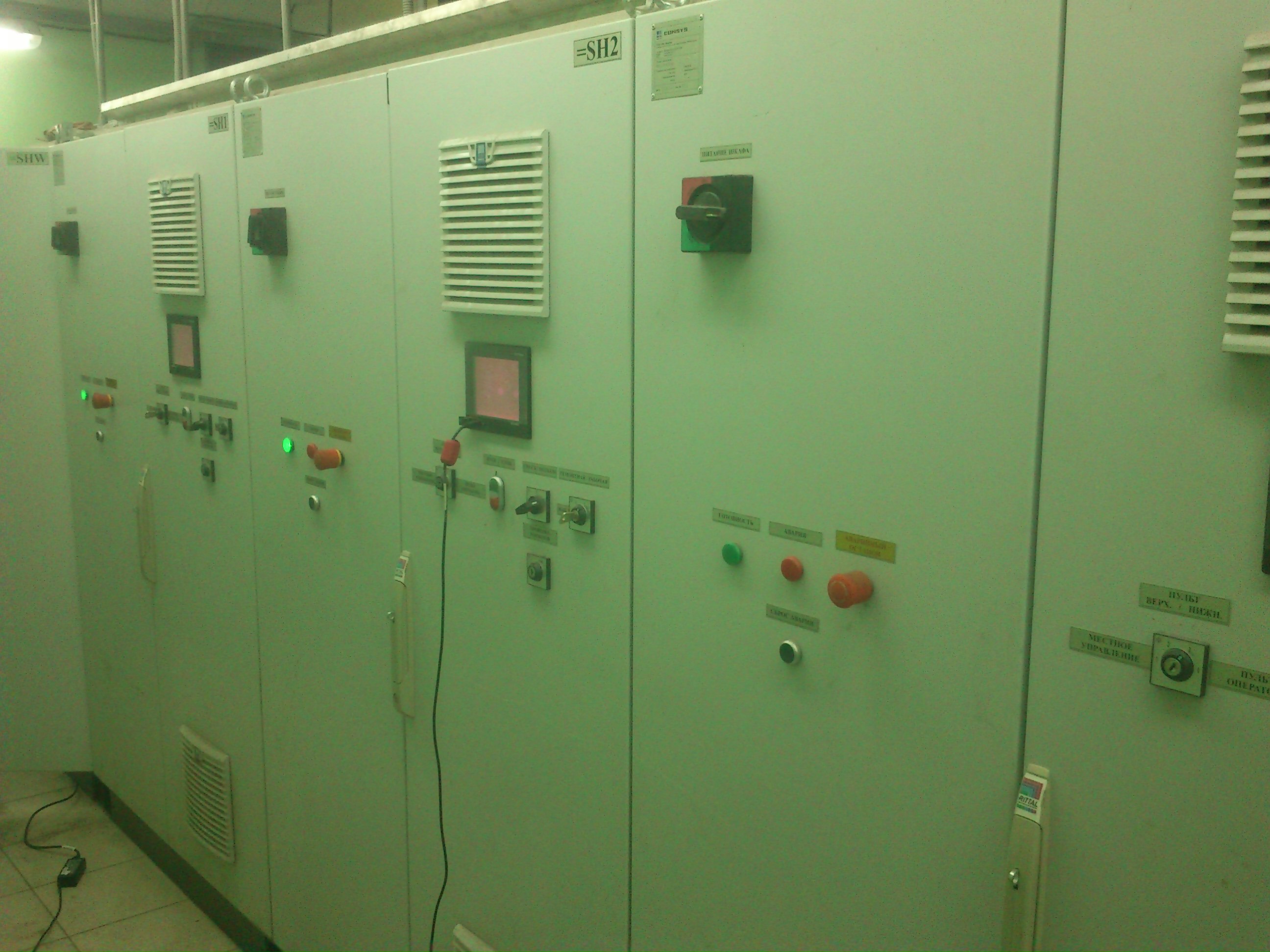

  • Укомплектованы и изготовлены шкафы и пульты управления, удаленные станции ввода-вывода.
  • Разработано программное обеспечение.
  • Выполнен монтаж и подключения оборудования на объекте.
  • Выполнены пуско-наладочные работы.

Примененное оборудование:

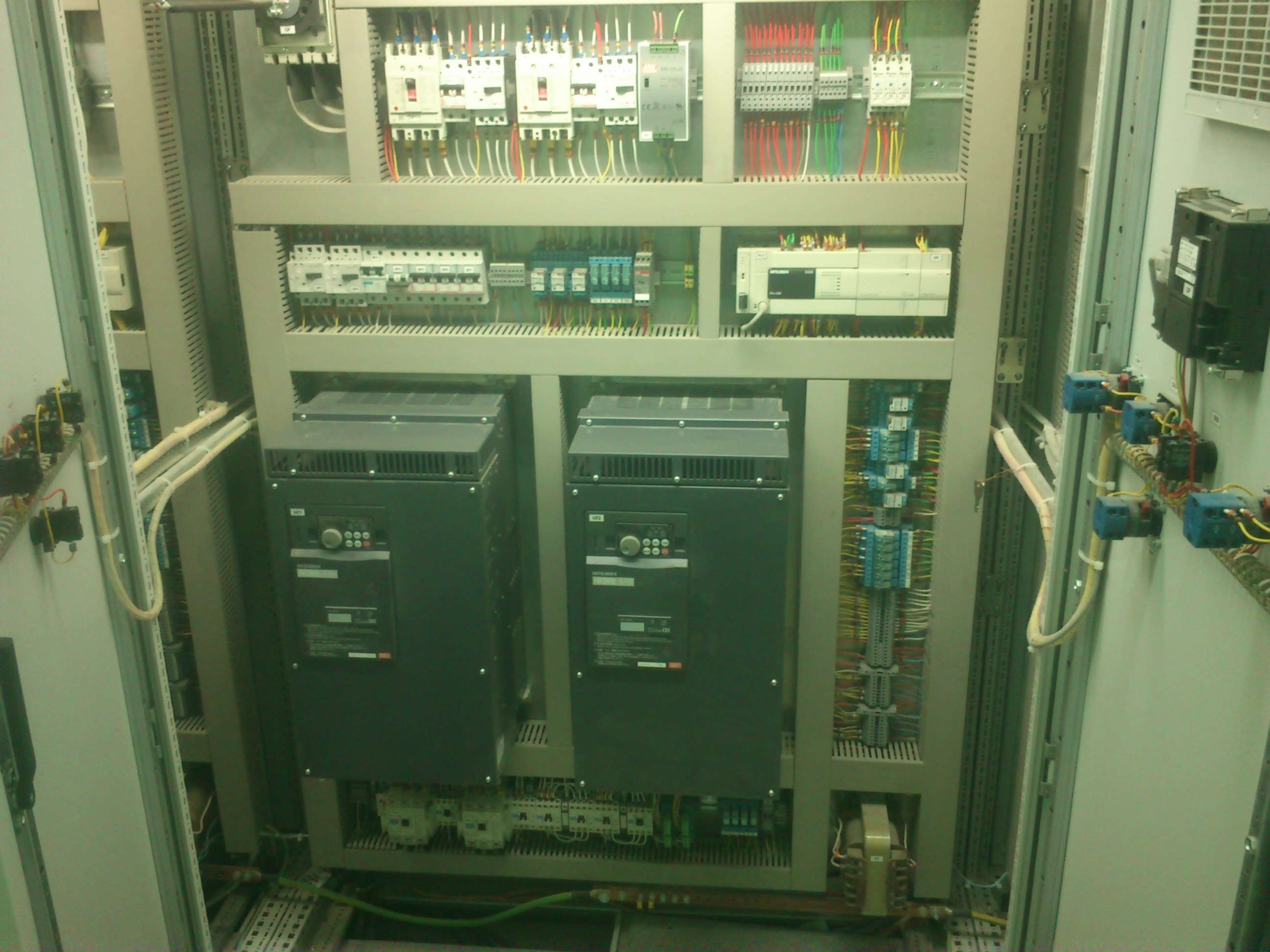

  • Преобразователи частоты Mitsubishi Electric серии FR-A741 (с рекуперацией)
  • Контроллер серии FX3U

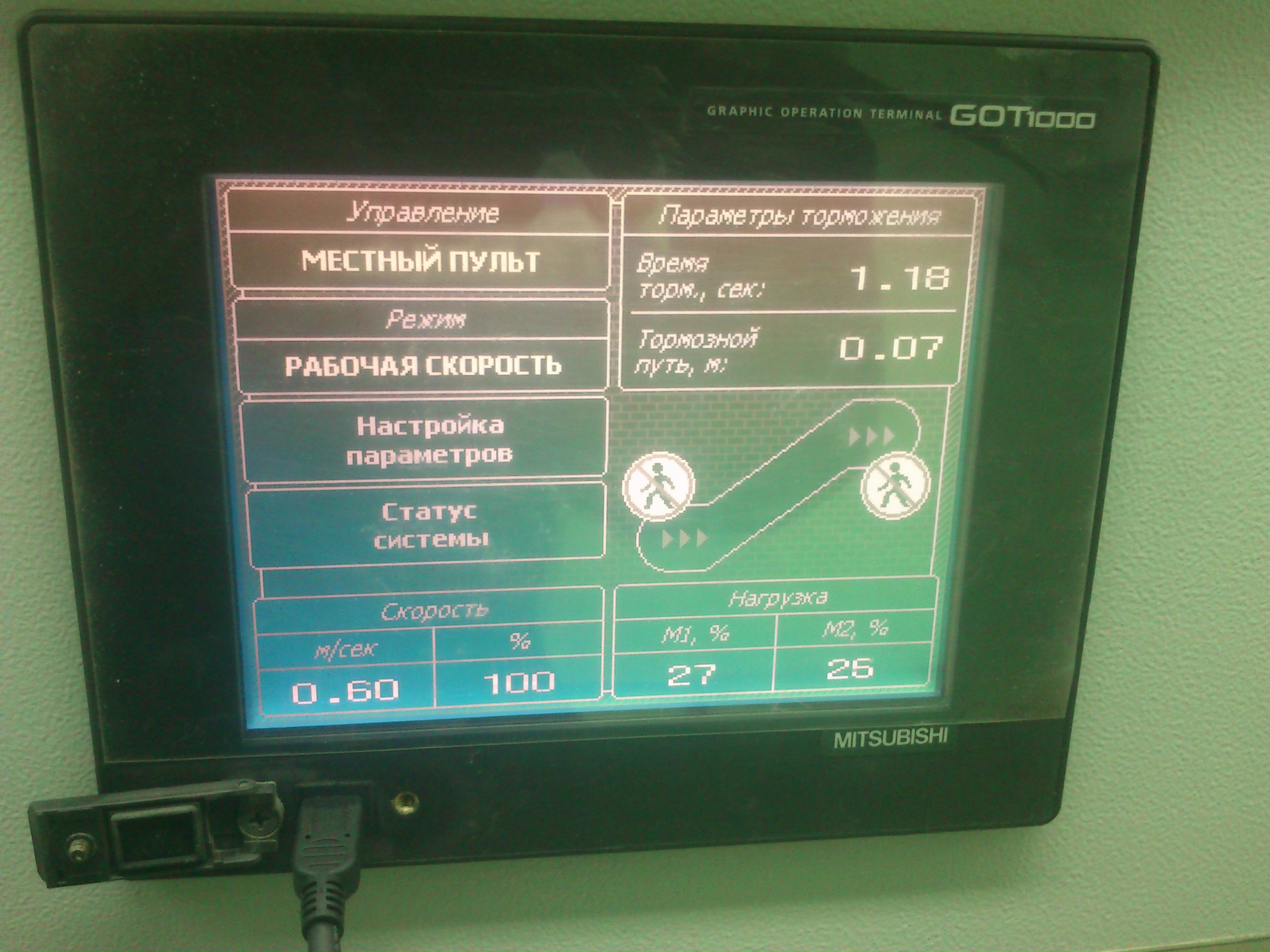

  • Цветные сенсорные панели оператора серии GOT1150
  • Релейно-коммутационная аппаратура Mitsubishi Electric
  • Устройство автоматического ввода резерва
