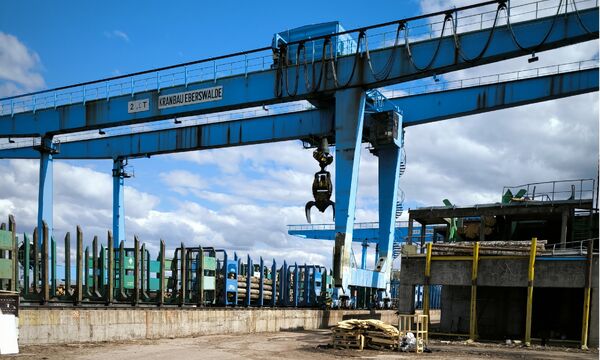

Модернизация электрооборудования крана, предназначенного для перегрузки длинномерной древесины

Характеристика объекта

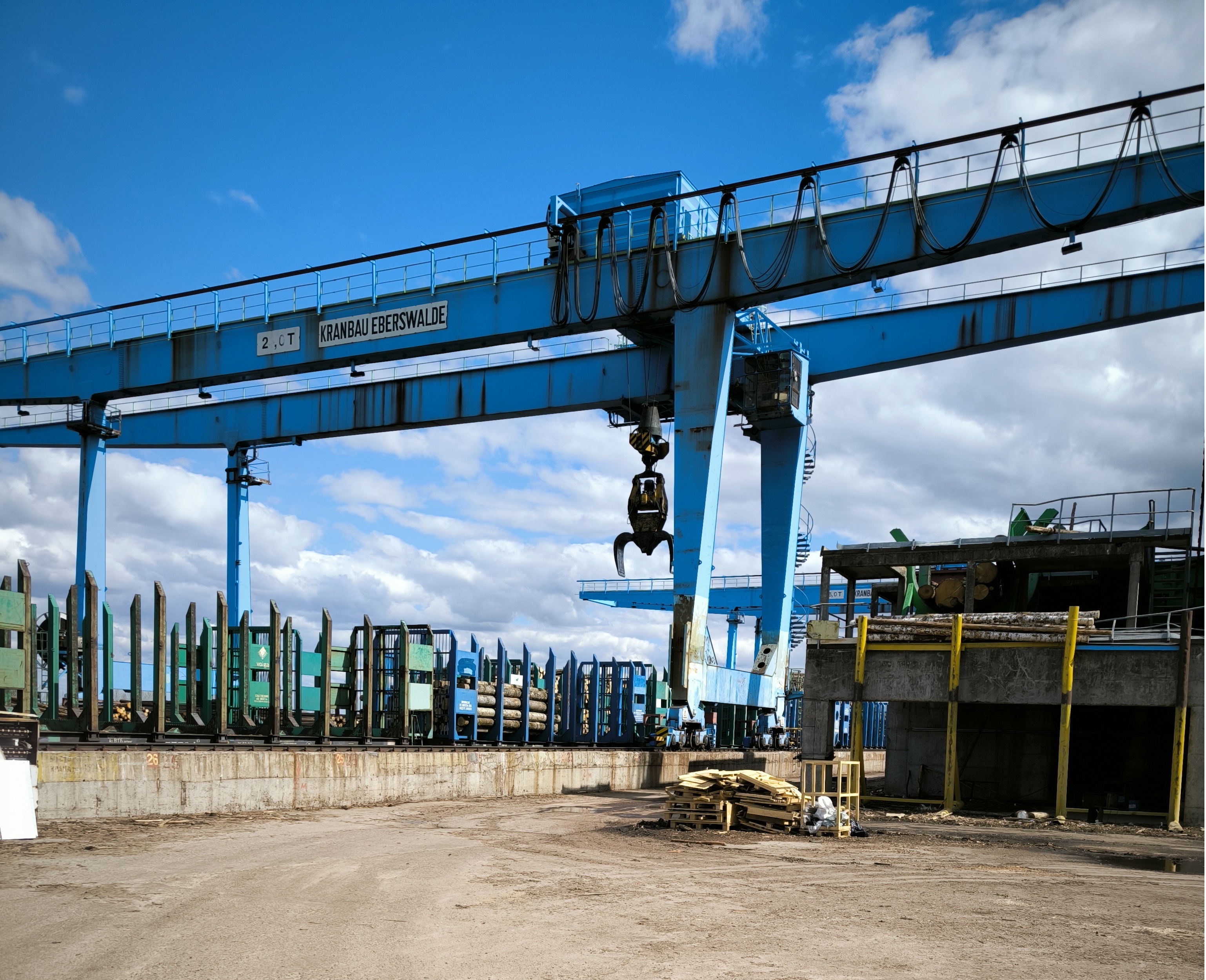

Кран установлен на территории причальной стенки, назначение - разгрузка длинномерной древесины из ж/д полувагонов, речных судов и автоприцепов.

Технические характеристики крана после модернизации:
Грузоподъёмность 26т, пролёт крана 33м, вылет консолей 17,5+17,5м, база крана 10м
Скорость перемещения крана 60 м/мин
Скорость перемещения грузовой тележки 130 м/мин
Скорость подъёма 60 м/мин.

Мощность приводов:

• главный подъём 250 кВт.
• перемещение моста 8х15кВт, управление от 2-х преобразователей частоты (по 4 мотор-редуктора на каждую сторону)
• перемещение тележки 25кВт

Исходная ситуация

Кран был приобретён и установлен более 10 лет назад. Причинами модернизации электрооборудования крана стали физический и моральный износ управляющего контроллера, частые отказы привода, выход из строя электродвигателя главного подъёма. Данное оборудование снято с производства и есть сложности с приобретением ЗИПа.

Объем выполненных работ

• В ходе модернизации была разработана новая документация на электрооборудование

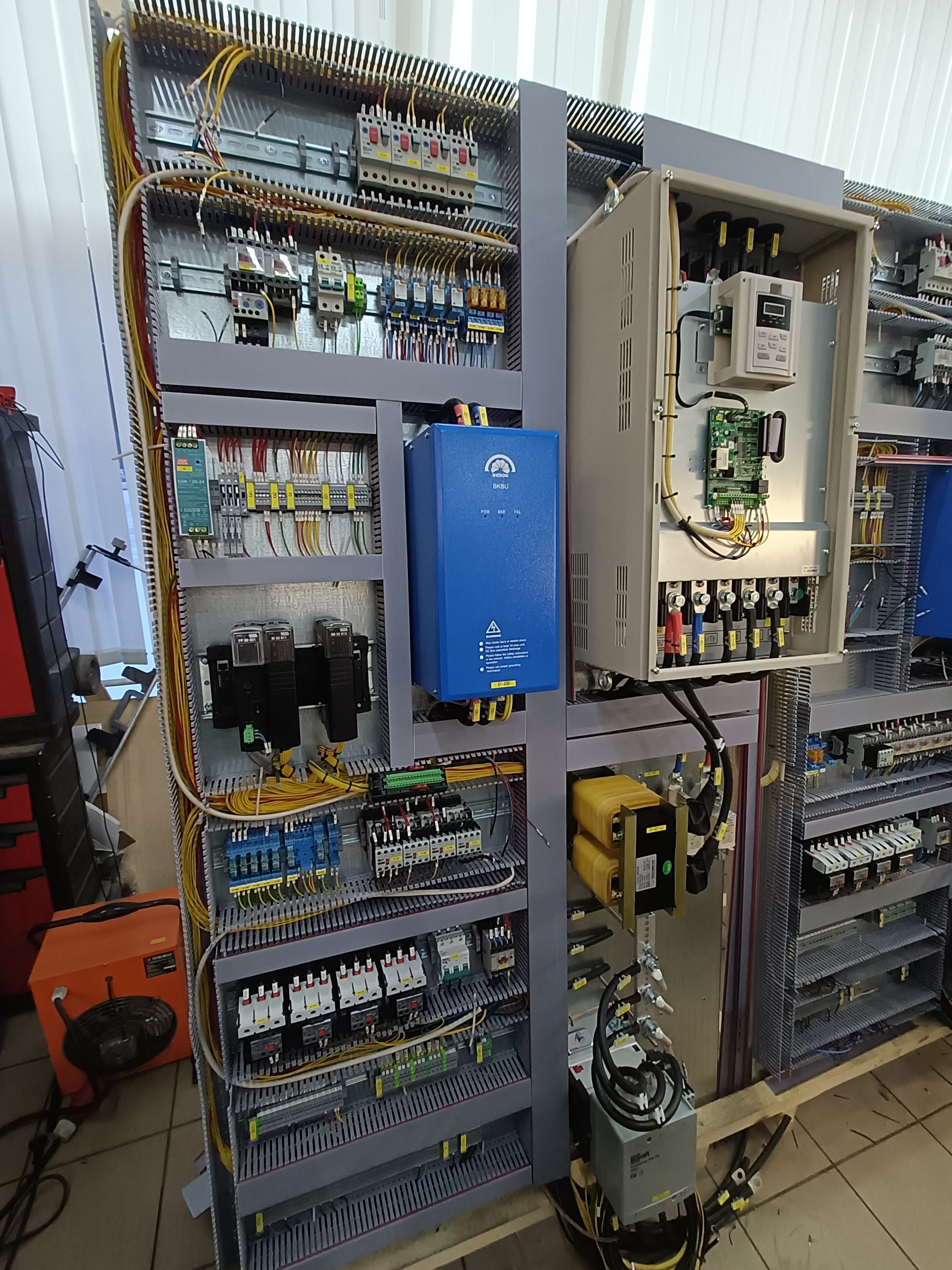

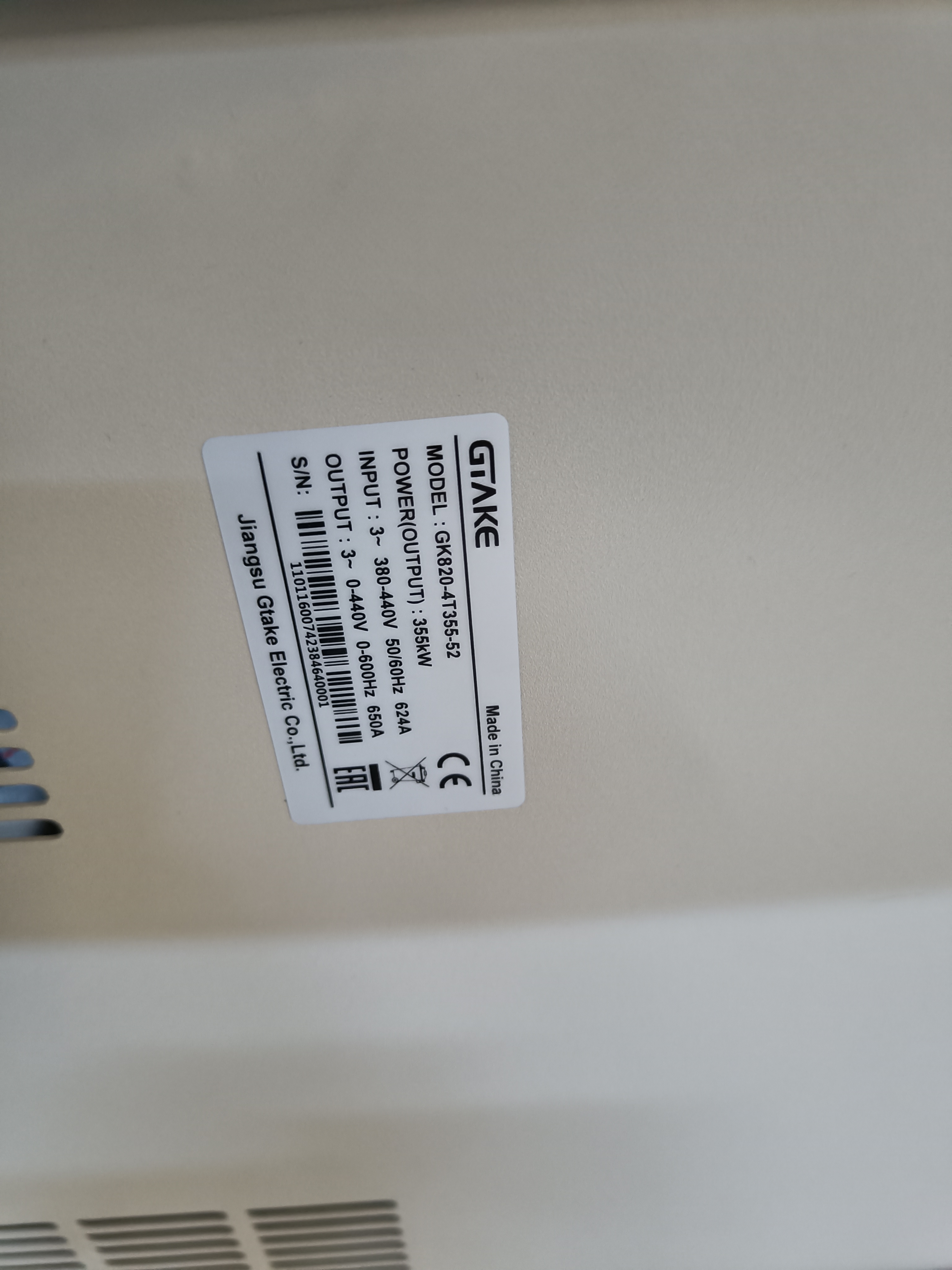

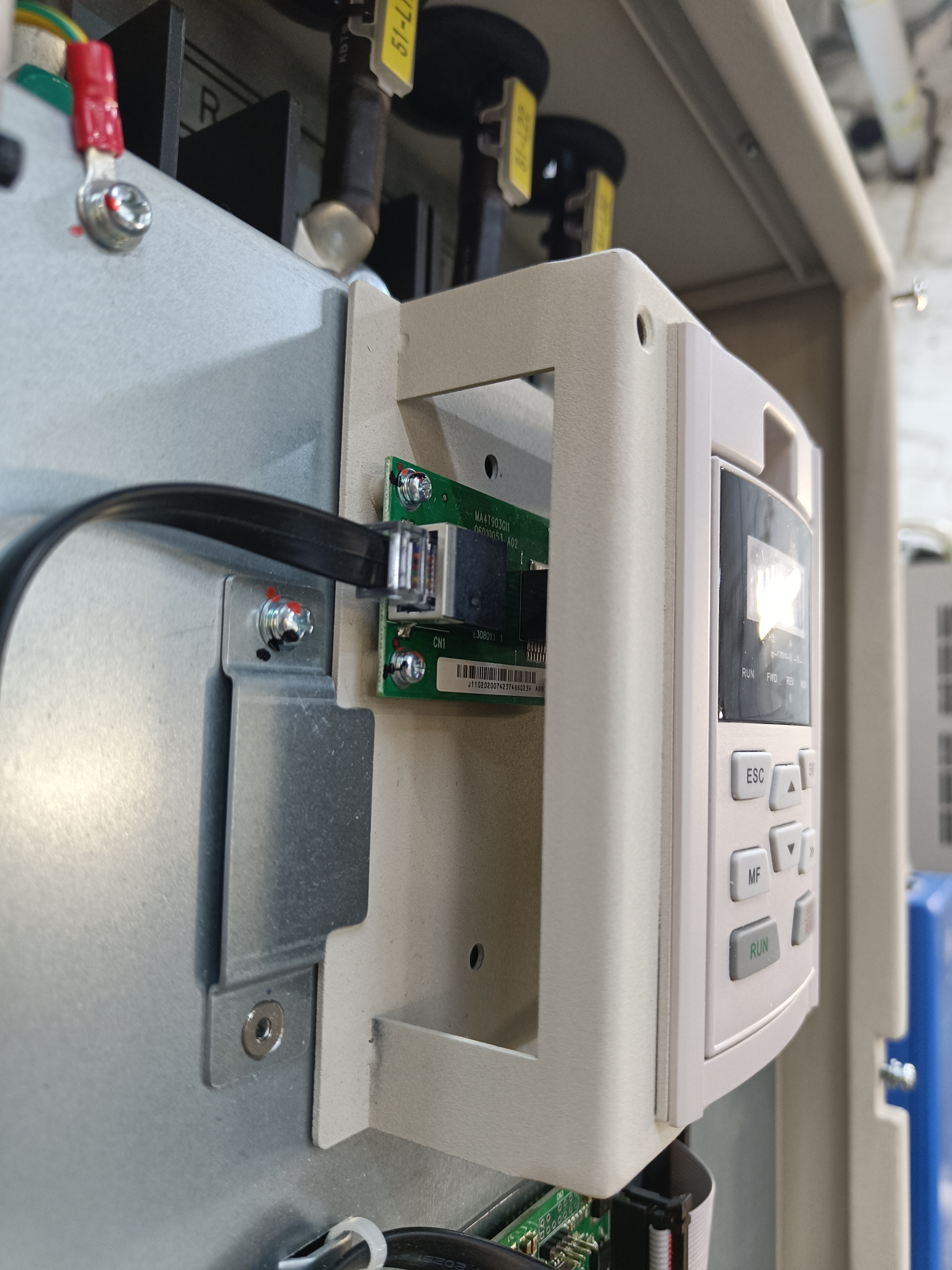

• Изготовлен электропривод в исполнении на панелях с применением современных частотных преобразователей ф. GTAKE
• В качестве управляющего контроллера применён контроллер Российского производства Reul. Для него разработано прикладное программное обеспечение.
• Заменен двигатель главного подъёма
• Заменено всё необходимое электрооборудование и выполнены все другие необходимые работы
• Шеф-надзор за монтажом, пусконаладочные работы

Кран прошел испытания и введён в эксплуатацию.
