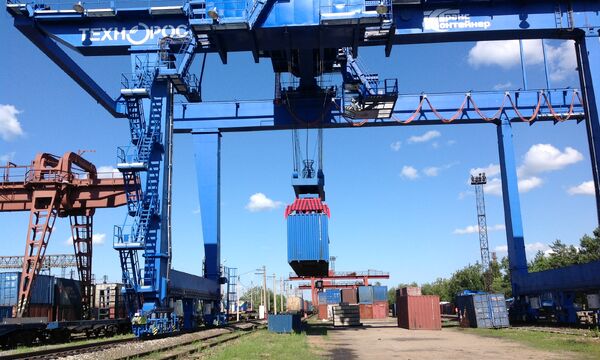

Контейнерные краны

Функционал системы управления.

Система управления обеспечивает все режимы работы крана, присущие контейнерным перегружателям. Осуществляется управление всеми основные и вспомогательные механизмами движения - ход крана, ход тележки, подъем/опускание, поворот траверсы, управление лебёдками противораскачивания груза. Реализованы подсистемы подачи и распределения электроэнергии, управления кабельным барабаном (при наличии), управления спредером, освещения. В состав системы управления входят приборы безопасности, система визуализации режимов работы, системой видеонаблюдения. Система управления обеспечивает функции: защиты ригелей (координатная защита), противораскачивания контейнера, микроперемещения контейнера без хода крана и тележки, защита от поворота кантейнера с недопустимо смещенным центром масс. Реализованы сервисные режимы передачи данных о работе крана в центральную диспетчерскую и удаленного сервисного доступа, который позволяет оперативно устранить отказы в работе крана.

Синхронная работа привода перемещения крана, тележки
Для предотвращения перекоса моста крана и тележки реализуется система равномерного распределения фактического момента на каждой стороне. В результате происходит снижение износа реборд колес.

Автоматическая система противораскачивания
При применении дополнительных четырех лебедок и реализации особого алгоритма их управления осуществляется эффективное гашение колебаний траверсы с контейнером.

Микроперемещения траверсы
За счет лебедок противораскачивания осуществляется дополнительный режим - точное позиционирование траверсы над контейнером или платформой без движения хода крана или тележки.

Автоматическая система определения смещения центра масс контейнера
При повороте контейнера со смещенным центром тяжести возможно опрокидывание траверсы. В связи с этим реализована блокировка разворота при расчете, что центр тяжести вышел за допустимый диапазон.

Объем поставки.

• Для каждого крана разрабатывается и поставляется рабочая и эксплуатационная документация.
• Полностью готовая кабина управления, оснащенная кресло-пультом с необходимыми органами управления, системой кондиционирования и поддержания микроклимата.
• Полностью готовое электропомещение с установленным электрооборудованием электропривода и системы управления, оснащенное системой кондиционирования и поддержания микроклимата.
• Шкафы электрообородования, устанавливаемые на конструкции крана, оснащенные системой подогрева при низких температурах.
• Приборы безопасности (ОГП).
• Система диагностики и контроля, обеспечивающая удалённый доступ.
• Система видеонаблюдения.

Реализованные проекты:

Контейнерные краны г/п 45 т пролетом 16м 2 шт., Новосибирск

Контейнерные краны г/п 45 т пролетом 25м 2 шт. Екатеринбург, 1 шт. Иркутск

Контейнерные краны г/п 45 т пролетом 32м 2 шт. Забайкальск

Контейнерные краны г/п 45 т пролетом 42м 2 шт. Красноярск

Контейнерные краны г/п 36 т. 3 шт. Москва, Омск, Благовещенск
