Цель проекта
- Замена снятых с производства комплектующих на современные для возможности поддержания ЗИП и быстрого ремонта.
- Возможность сохранения параметров заказа для ускорения установки механизмов при переходе на заранее сохранённый заказ.
- Возможность точной настройки алгоритма работы линии.
Заказчик
ЗАО "Смерфит-Каппа Санкт-Петербург" (г. Всеволожск)
Дата выполнения проекта: 2016 г.
Характеристика объекта
Плосковысекательная линия Asahi Cartonmaster AP-1600, производство Япония. Вариант исполнения – с подающими роликами на сервоприводах.
Линия предназначена для изготовления разворотов из листов многослойного гофрированного картона. Линия работает в полностью автоматическом непрерывном режиме.
Основные технические решения
- Серводвигатели и сервоусилители подающих роликов и выдвижения вил заменяются на новые. Изготавливаются специальные переходные детали.
- Обмен командами между контроллером и сервоусилителями производится по скоростной оптической сети SSCNETIII.
- Энкодеры, считывающие положения упоров и зазора между втягивающими валами, подключаются к станциям удалённого ввода ST-Lite, подключенных к сети CC-Link.
- Информация о работе линии выводится на сенсорную панель оператора. Ведётся журнал ошибок.
- Данные о количестве выполненных изделий, времени выполнения заказа, времени простоя, скорости работы линии передаются в сеть предприятия по сети Ethernet.
- Резольвер и блок формирования CAM исключаются из работы, снятие данных о положении и о скорости линии происходит с инкрементного энкодера.
Возможные дополнения
- Замена главного привода, подключение нового привода в сеть CC-Link для диагностики и параметрирования.
- Сохранение параметров заказа с панели оператора без помощи персонального компьютера.
- Подсчёт брака, подсчёт ошибок по каждой операции для предотвращения поломок.
Примененное оборудование

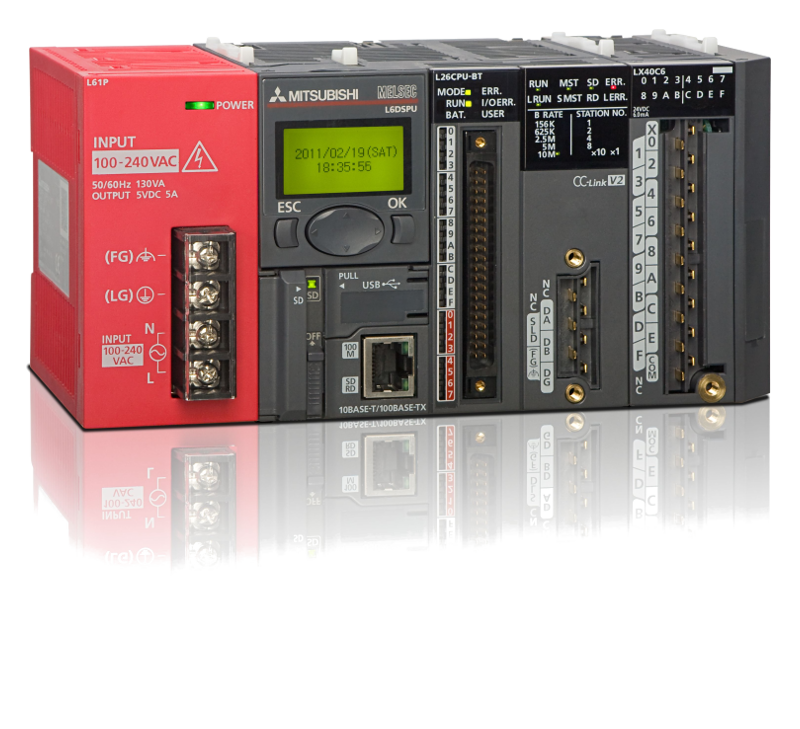

- Контроллер серии Melsec-L с модулем управления движением.
- Сервоусилители серии MR-J3 и серводвигатели серии HG-KR.
- Станции удалённых сигналов ST-Lite с модулями подключения инкрементных энкодеров.
- Панель оператора GOT с диагональю 15’ для отображения информации.
