Автоматизация насосов котельной

Цель проекта

Установка частотно-регулируемого привода насосов с целью стабилизации выходного давления в автоматическом режиме без использования дросселирования.

Результат

Выполнены все проектные требования. Реализован полуавтоматический переход с основного насоса на резервный без просадки по давлению. Также возможен прежний режим работы насосов от сети с дросселированием. В режиме автоматического регулирования заданный параметр удерживается в пределах 0,1кгс/см2. При максимальном расходе воды потребление электроэнергии двигателями не более 70%.

Характеристика объекта

Насосная станция состоит из двух центробежных насосов типа 12 НДС-60;
Мощность двигателей 75кВт, предназначена для стабилизации давления в системе водоснабжения котла;
Питание двигателей осуществляется от сети 380В/50Гц.

Регулирование давления осуществлялось дросселированием напорными задвижками. Станция работала в ручном режиме по схеме «основной-резервный». Данный режим работы не позволял удерживать выходное давление с требуемой точностью.

Решение

Проектирование системы управления;

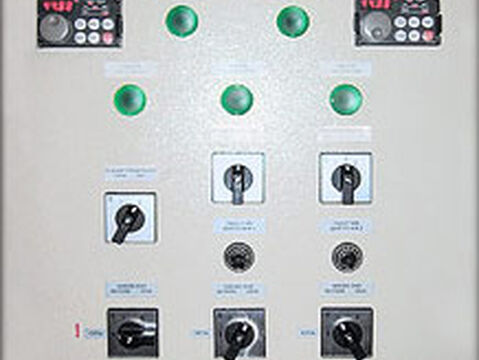

Монтажные работы: изготовление шкафа управления, пульта управления, установка шкафа управления в электропомещении, прокладка и подключение кабелей с частичным использованием существующих кабельных конструкций; установка нового датчика давления по выходу;
Пусконаладочные работы.

Примененное оборудование

Преобразователи частоты серий FR-F740;
Управляющий контроллер серии Alpha 2;
Пускорегулирующая аппаратура Mitsubishi Electric.
