Характеристика объекта

БДМ №9 - машина по производству офсетной бумаги:

  • Вес от 40 до 240 г/м2;
  • Обрезная ширина по накату 3300-3550 мм;
  • Скорость по приводу до 700 м/мин.

Машина вывезена из Шотландии в начале 2005 г.

Задача

Модернизация системы управления приводом БДМ №9 – переход от аналогового привода Harland Simon к цифровому приводу Control Techniques Mentor 2. Объектами модернизации стали 21 приводные точки и смесительный насос.

Решение

При реализации проекта заменены силовые контакторы, предохранители, релейная схема, преобразователь постоянного тока и система управления машины.

Примененное оборудование

  • Контроллеры серии System Q Mitsubishi Electric;
  • 2 цветные сенсорные панели оператора серии MAC E1101;
  • 3 станции верхнего уровня с предустановленной SCADA системой управления InTouch Factory Suite 3K;
  • 22 преобразователя постоянного тока Control Techniques Mentor 2;
  • Релейно-коммутационная аппаратура Mitsubishi Electric;
  • Энкодеры фирмы Leine&Linde.

Результат проекта

Система управления передана в промышленную эксплуатацию.

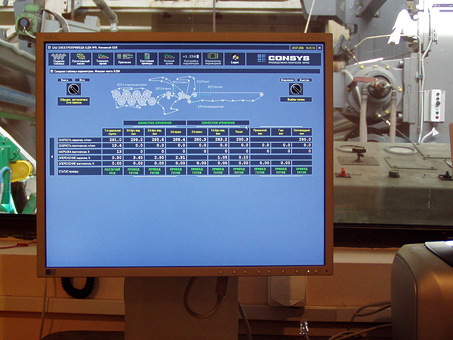

Система управления электроприводом БДМ №9
