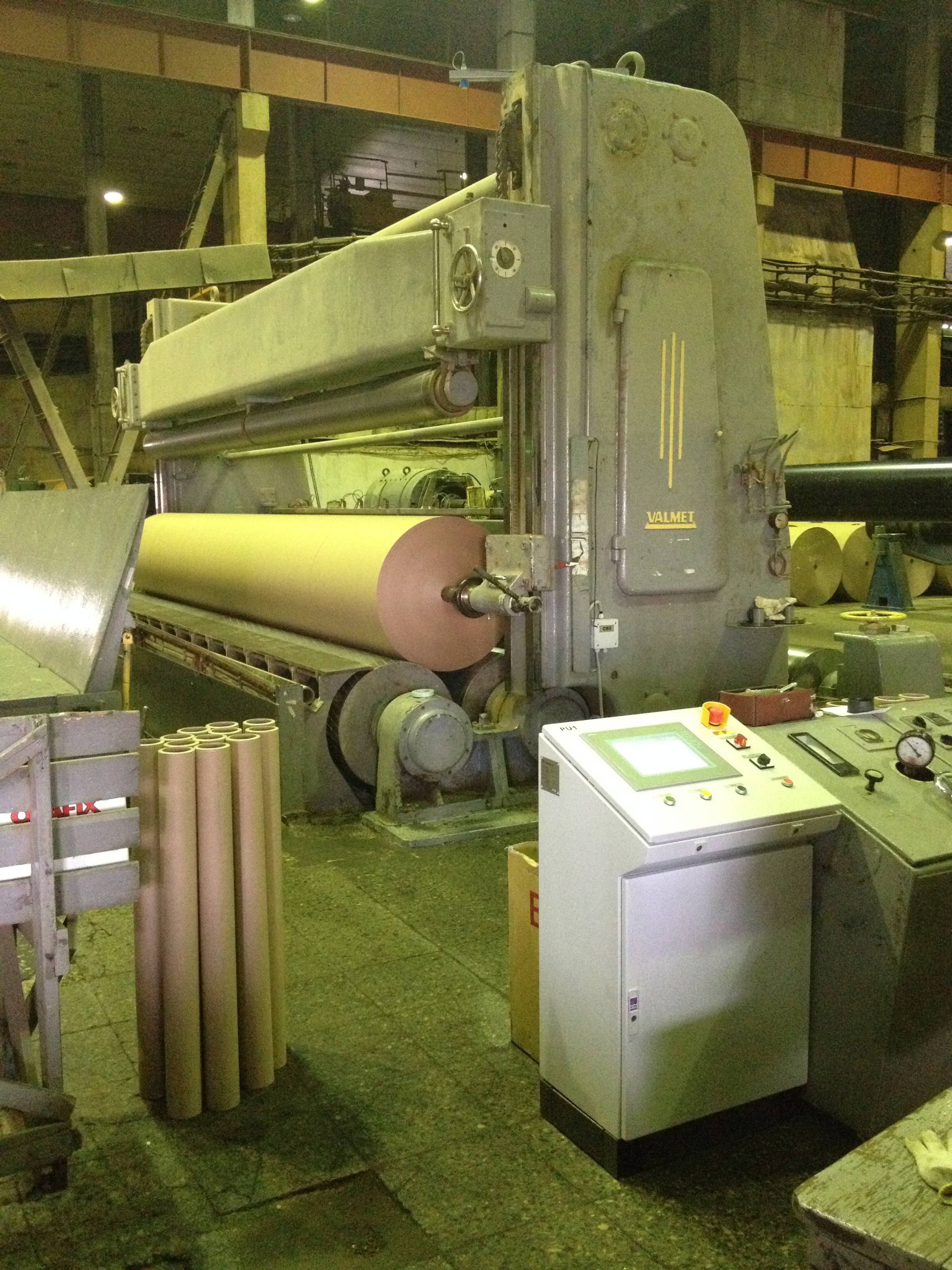

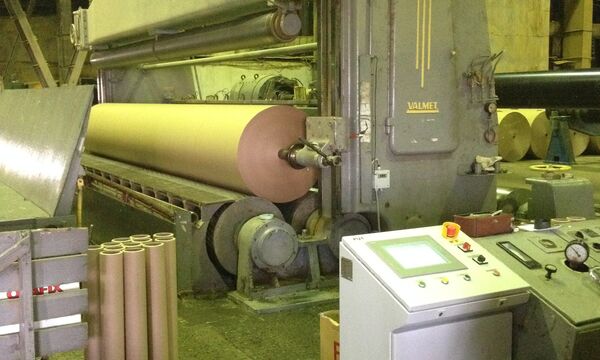

Продольно-резательный станок БДМ №9

Характеристика объекта

Ширина полотна 6250мм.

Рабочая скорость 2000 м/мин.

Максимальный диаметр разматываемого тамбура 2500мм

Максимальный диаметр наматываемых рулонов 1800мм

Исходная ситуация

Оборудование было установлено в 70-е годы прошлого века, морально и физически изношено, высокий показатель отказов, низкая ремонтопригодность. Не обеспечиваются современные требования, предъявляемые к подобному оборудованию.

Объем выполненных работ

• Разработка проекта модернизации.

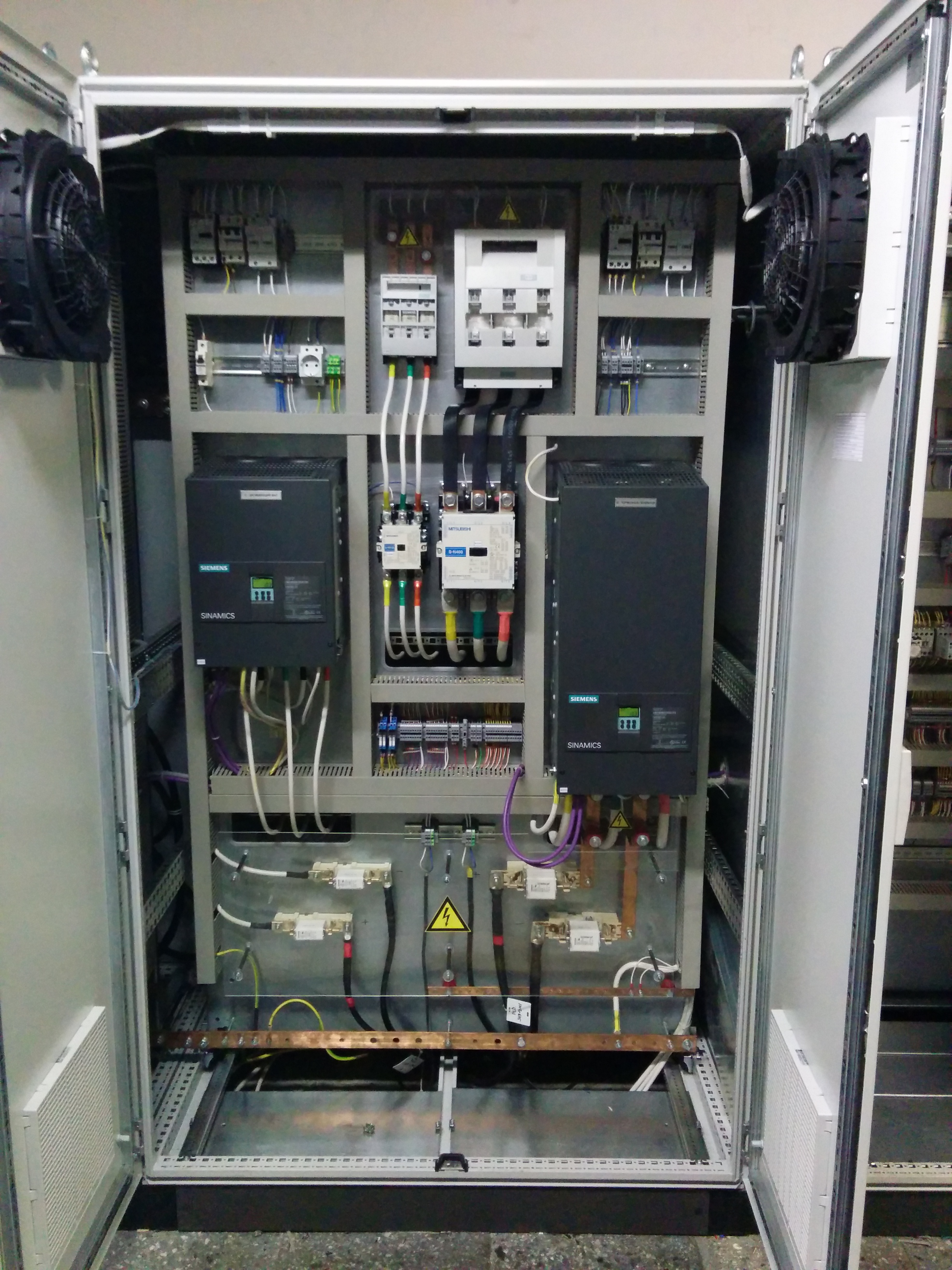

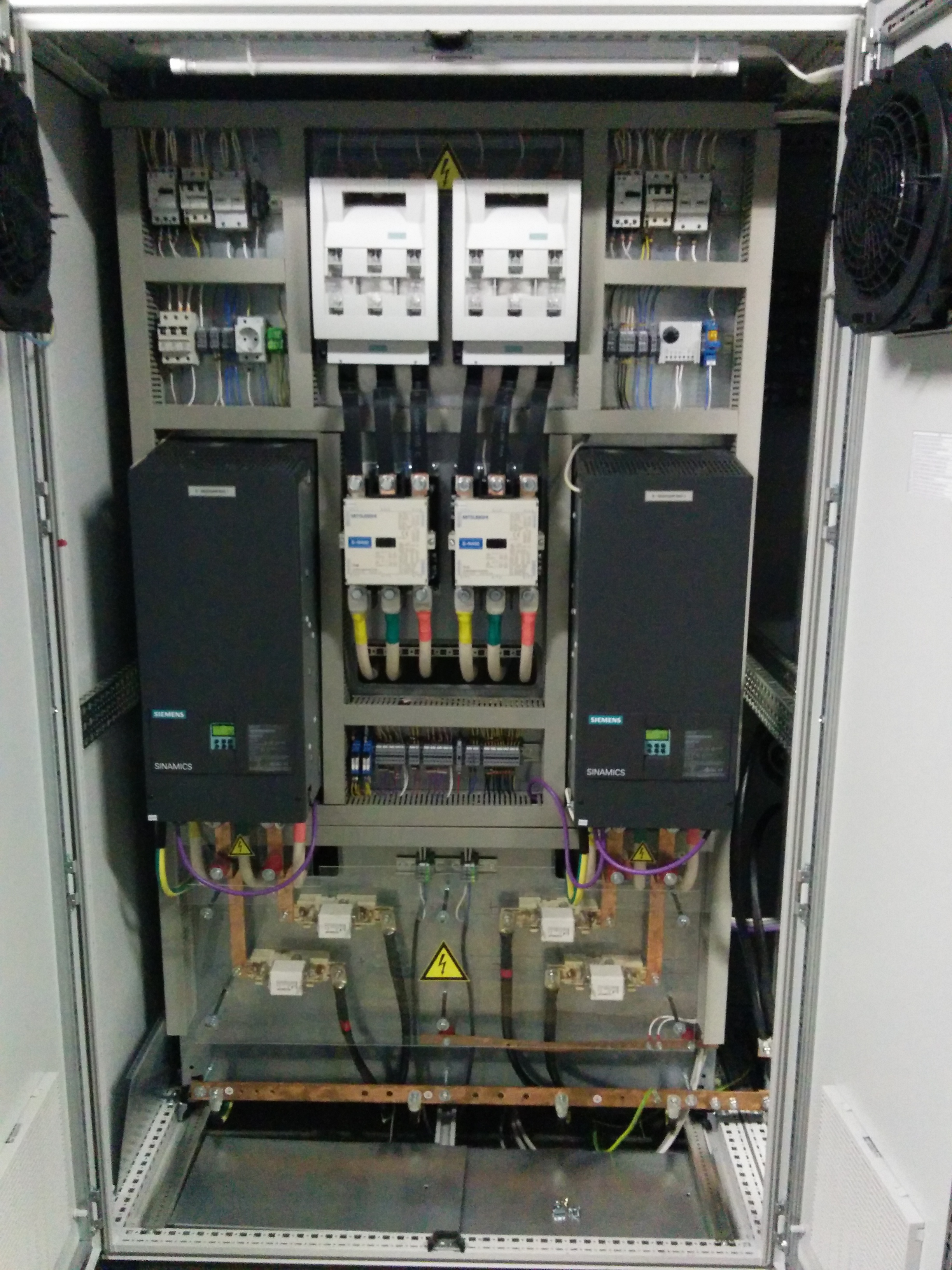

• Изготовление и поставка силовых шкафов с установленными преобразователи постоянного тока, шкафа контроллера, пульта управления, станции верхнего уровня.
• Шефмонтаж, подключение силовых и контрольных кабелей;
• Пусконаладочные работы в части электропривода и автоматики.

Примененное оборудование

Оборудование ф. Siemens – преобразователи постоянного тока серии 6RA80 (Sinamics DCM), контроллер S7-300, панель оператора.

Оборудование ф. Mitsubishi Electric – силовая коммутационная аппаратура (контакторы).

Система верхнего уровня – SCADA InTouch.

Что достигнуто

Оборудование передано в промышленную эксплуатацию со следующими показателями:

• Статическая точность управления скоростью приводов не хуже, чем +/- 0,01 % от максимальной скорости
• Динамическая точность управления скоростью приводов не хуже, чем +/- 0,1 %
• Точность поддержания натяжения не хуже, чем +/- 3 % от максимального натяжения полотна при рабочей скорости
