Гофроагрегат, рилевочно-резательная часть

Цель проекта

Автоматическая расстановка инструмента и смена заказа на резательной секции для гофроагрегата в составе: резка-брака, продольная резка, направляющие полотна, поперечной резки.

Исходная ситуация

Оборудование выпуска 1990, установлено у Заказчика в 2002г.
Ручной режим управления, с длительными остановками для смены заказа.

Результат

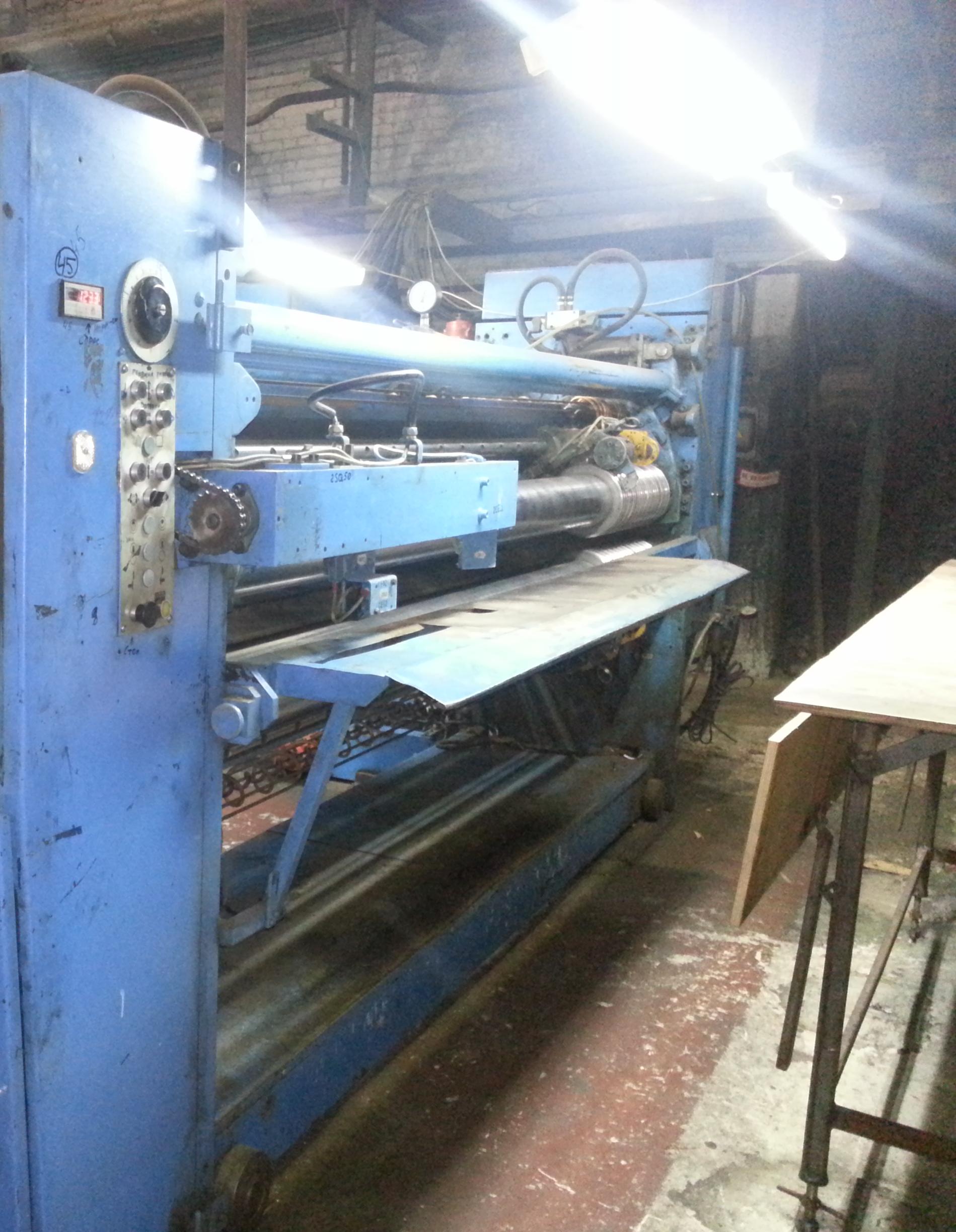

Гофроагрегат- машина по производству 3-х, 5-и слойного гофрированного картона. Обрезная ширина 2200мм. Рабочая скорость 120 м/мин. Максимальная по приводу -130 м/мин.

Гофроагрегат, рилевочно-резательная часть

Дата выполнения проекта: 2012 г.

Характеристика объекта

Объем выполненных работ

При реализации проекта выполнено

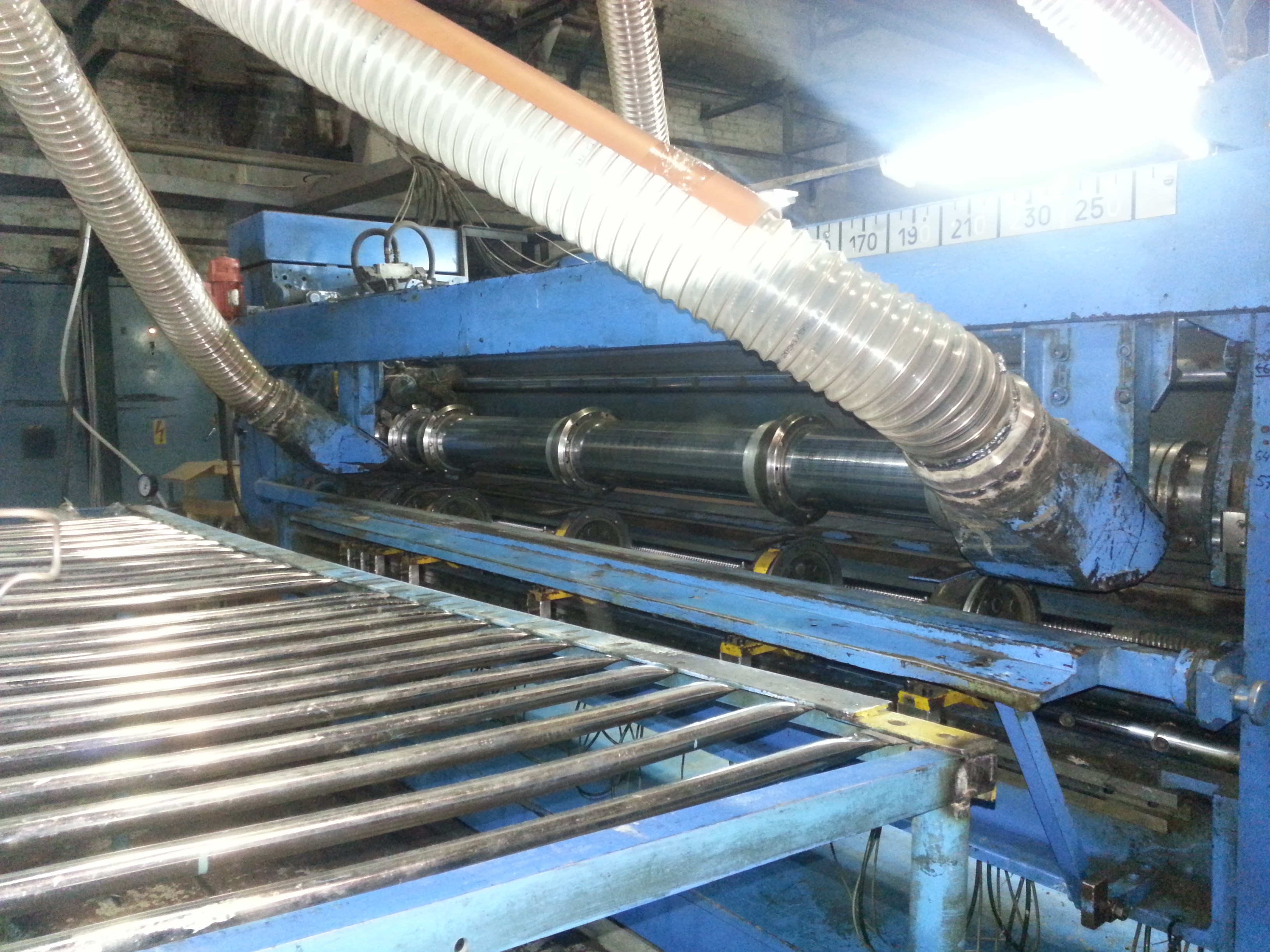

По продольной резке:

заменен управляющий контроллер
разработано программное обеспечение
установлена система позиционирования инструмента
реализован алгоритм смены заказа

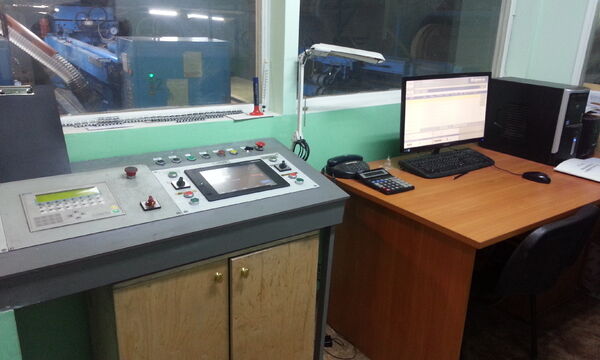

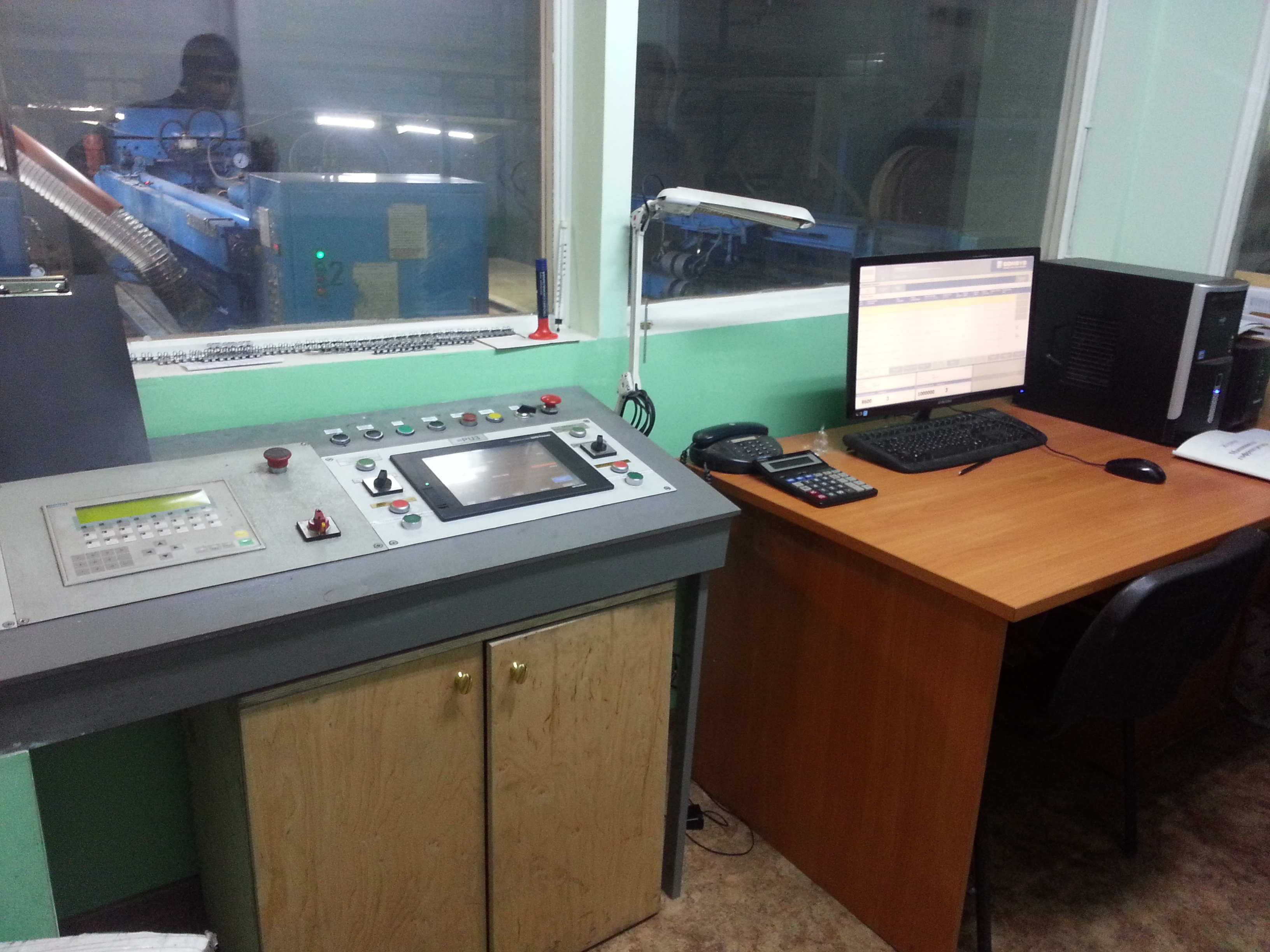

установлена панель оператора, реализован ввод данных заказа
восстановлена полная работоспособность системы управления.

По резательной части - выполнена система автоматической смены задания без останова производства картона при скорости 40м/мин.

Разработана проектная документация, поставлено оборудование, выполнены монтажные и пусконаладочные работы.

Примененное оборудование:

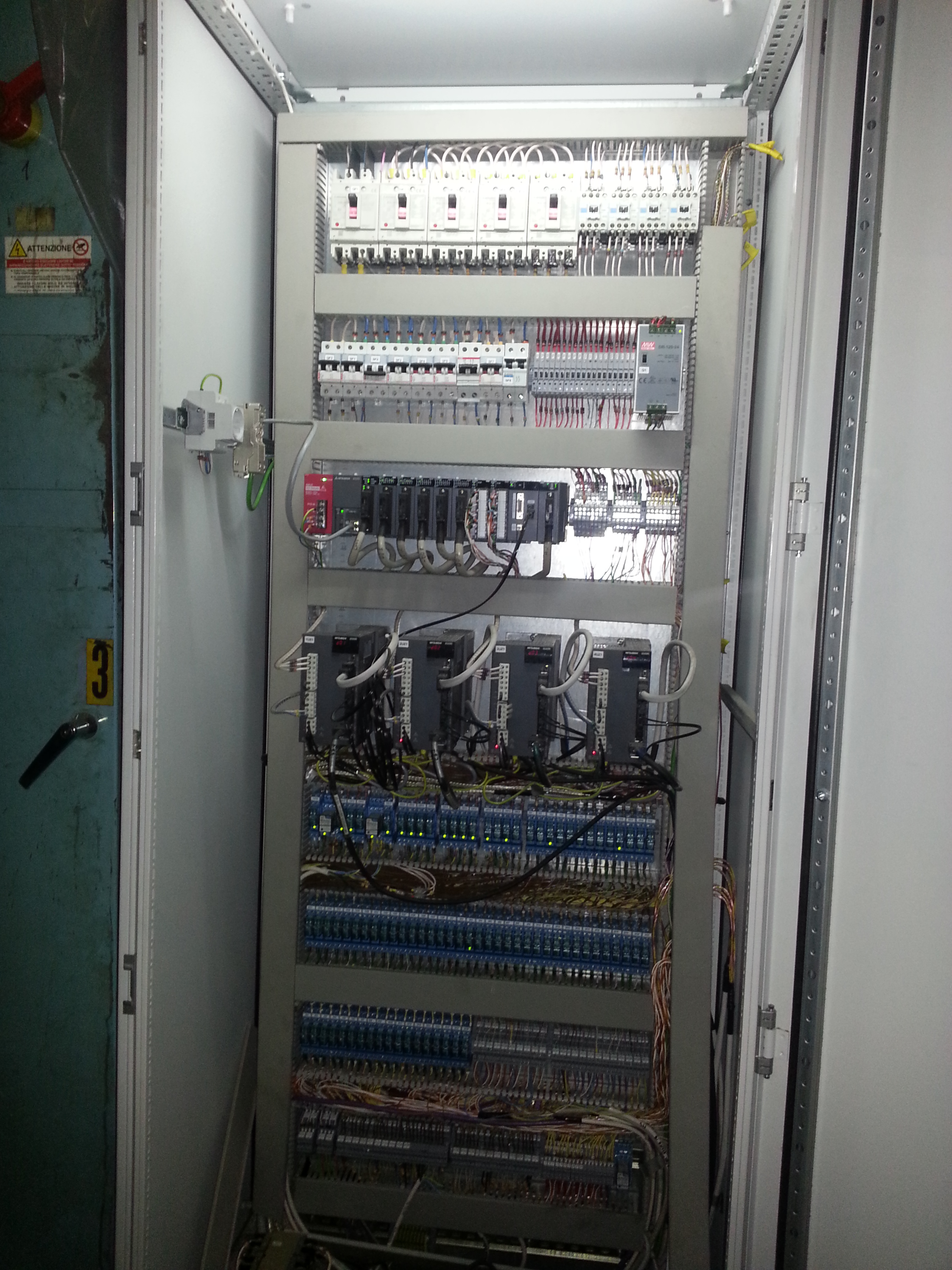

Основное оборудование ф. Mitsubishi Electric – Управляющий контроллер серии L02CPU, сеть передачи данных Ethernet, сервоприводы серии MR-J3, модуль управления движением LD77MH4, панели оператора серии GT16

Что достигнуто (результат проекта)

Восстановлена работоспособность резательной части в автоматическом режиме, оборудование передано в промышленную эксплуатацию
