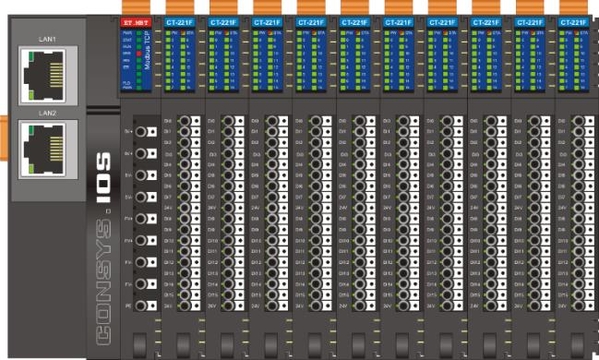

Система собирается на базе сетевого адаптера. Сбоку от сетевого адаптера монтируются модули расширения. Система позволяет установить на один сетевой адаптер до 32-х модулей расширения различного типа - дискретные и аналоговые входа-выхода, температурные входа, счетные входа и т.п..
|
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ |
|
|
Рабочее напряжение |
9-36 В постоянного тока |
|
Потребляемая мощность |
макс. 110 мА при 24 В постоянного тока |
|
Параметры окружающей среды |
температура: -40-85 °C, влажность: 5-95% (без конденсации влаги) |
|
Степень защиты |
IP20 |
|
СЕТЕВЫЕ АДАПТЕРЫ |
|
|
Поддерживаемая сеть |
Варианты замещаемого оборудования |
|
Modbus RTU(RS485) |
WAGO IO System 750-315 |
|
Modbus TCP |
WAGO IO System 750-362 |
|
ProfibusDP |
SIEMENS ET200S/SP/M, WAGO IO System 750-333 |
|
Profinet |
SIEMENS ET200S/SP/MP, WAGO IO System 750-375 |
|
CANopen |
WAGO IO System 750-337 |
|
DeviceNet |
Allen-Bradley 1734-AND, WAGO IO System 750-306 |
|
EtherCAT |
WAGO IO System 750-354 |
|
EtherNet/IP |
Allen-Bradley 1734-AENT, WAGO IO System 750-363 |
|
PowerLink |
WAGO IO System 750-350, … |
|
CC‑Link |
Mitsubishi Electric STL-BT1, WAGO IO System 750-325 |
|
CC‑Link IE Field |
Mitsubishi Electric RJ72GF15-T2, FX5-CCLIEF, LJ72GF15-T2 |
|
КОМПОНЕНТЫ СИСТЕМЫ |
| Коммуникационные адаптеры | |
| CN-8011 | Сетевой адаптер: Modbus RTU (RS485) |
| CN-8012 | Сетевой адаптер: Profibus DP |
| CN-8013 | Сетевой адаптер: CC-link |
| CN-8032 | Сетевой адаптер: Profinet |
| CN-8032-L | Сетевой адаптер: Profinet |
| CN-8021 | Сетевой адаптер: CANopen |
| CN-8031 | Сетевой адаптер: Modbus TCP |
| CN-8033 | Сетевой адаптер: EtherCAT |
| CN-8034 | Сетевой адаптер: EtherNet/IP |
| ПЛК | |
| CP‑9131 | Процессорный модуль: Совместимость со стандартом IEC61131-3, CIACON |
| C3151 | Процессорный модуль: Совместимость со стандартом IEC61131-3, CIACON |
| C3351 | Процессорный модуль: Совместимость со стандартом IEC61131-3, Codesys V3.5 |
| Модули дискретного ввода | |
| CT-121F | Модуль расширения: дискретный ввод, 16 каналов, 24 VDC, Sink PNP, функция счетчика 200 Гц |
| CT-122F | Модуль расширения: дискретный ввод, 16 каналов, 24 VDC, Source (NPN), функция счетчика 200 Гц |
| CT-1228 | Модуль расширения: дискретный ввод, 8 каналов, 24 VDC, Source (NPN), функция счетчика 200 Гц |
| CT-1218 | Модуль расширения: дискретный ввод, 8 каналов, 24 VDC, Sink (PNP), функция счетчика 200 Гц |
| CT-124D | Модуль расширения: дискретный ввод, 32 канала, 24 VDC, Sink/Source (PNP/NPN), функция счетчика 200 Гц |
| CT-125F | Модуль расширения: дискретный ввод, 16 каналов 24В Sink (PNP), независимый ввод полевого питания |
| CT-126F | Модуль расширения: дискретный ввод, 16 каналов 24В Source (NPN), независимый ввод полевого питания |
| CT-1314 | Модуль расширения: дискретный ввод, 4 канала, 220 VAC, функция счетчика 10 Гц |
| Модули дискретного вывода | |
| CT-2224 | Модуль расширения: дискретный вывод, 4 канала, 24 VDC, Source (PNP) |
| CT-2218 | Модуль расширения: дискретный вывод, 8 каналов, 24 VDC, Sink (NPN) |
| CT-2228 | Модуль расширения: дискретный вывод, 8 каналов, 24 VDC, Source (PNP) |
| CT-222F | Модуль расширения: дискретный вывод, 16 каналов, 24 VDC, Source (PNP) |
| CT-221F | Модуль расширения: дискретный вывод, 16 каналов, 24 VDC, Sink (NPN) |
| CT-222D | Модуль расширения: дискретный вывод, 32 канала, 24 VDC, Source (PNP) |
| CT-225F | Модуль расширения: дискретный вывод, 16 канала, 24 VDC, Sink (NPN) независимый источник питания |
| CT-2754 | Модуль расширения: дискретный вывод, 4 канала, реле, 3A, 30 VDC |
| CT-2738 | Модуль расширения: дискретный вывод, 8 каналов, реле, 1A, 30 VDC |
| Модули аналогового ввода | |
| CT-3168 | Модуль расширения: аналоговый ввод, 8 каналов, 16 бит, 0-5/0-10/±5/±10 VDC |
| CT-3238 | Модуль расширения: аналоговый ввод, 8 каналов, 16 бит, 0-20/4-20 мА |
| CT-3268 | Модуль расширения: аналоговый ввод, 8 каналов, 16 бит, 0-20/20-0/±20 мА |
| CT-3134 | Модуль расширения: аналоговый ввод, 4 канала, 16 бит, 0-5/0-10/±5/±10 VDC |
| CT-3234 | Модуль расширения: аналоговый ввод, 4 канала, 16 бит, 0-20/4-20 мА |
| CT-3713 | Модуль расширения: аналоговый ввод, 3 канала, термосопротивление PT100 |
| CT-3723 | Модуль расширения: аналоговый ввод, 3 канала, RTD(PT1000) |
| CT-3734 | Модуль расширения: аналоговый ввод, 4 канала RTD PT100 15-бит изолир. каналы |
| CT-3844 | Модуль расширения: аналоговый ввод, 4 канала, термопара тип J, K, E, T, S, R, B, N, C |
| CT-3848 | Модуль расширения: аналоговый ввод, 8 каналов, термопара тип J, K, E, T, S, R, B, N, C |
| Модули аналогового вывода | |
| CT-4154 | Модуль расширения: аналоговый вывод, 4 канала, 16 бит, 0-5/0-10/±5/±10 VDC |
| CT-4158 | Модуль расширения: аналоговый вывод, 8 каналов, 16 бит, 0-5/0-10/±5/±10 VDC |
| CT-4234 | Модуль расширения: аналоговый вывод, 4 канала, 16 бит, 0-20/4-20 мА |
| CT-4238 | Модуль расширения: аналоговый вывод, 8 каналов, 16 бит, 0-20/4-20 мА |
| Специальные модули | |
| CT-5102 | Модуль расширения: интерфейс инкрементного энкодера, 2 канала, TTL 5 VDC |
| CT-5112 | Модуль расширения: интерфейс инкрементного энкодера, 2 канала, HTL 24 VDC |
| CT-5142 | Модуль расширения: интерфейс инкрементного энкодера, 2 канала, дифференциальный вход |
| CT-5122 | Модуль расширения: интерфейс абсолютного энкодера, 2 канала, SSI |
| CT-5224 | Модуль расширения: 4 канала ввода 24VDC (PNP/NPN), 4 канала вывода 24VDCSource (PNP), 4 канала вывода ШИМ 60KHz |
| CT-5341 | Модуль расширения: интерфейсный модуль, PROFIBUS-DP master |
| CT-5321 | Модуль расширения: интерфейсный модуль, RS485/RS232/RS422 Modbus RTU/ASCII |
| CT-5711 | Модуль расширения: интерфейсный модуль, расширение внутренней шины, ведущий |
| CT-5721 | Модуль расширения: интерфейсный модуль, расширение внутренней шины, ведомый |
| CT-5801 | Модуль расширения: интерфейсный модуль, активный терминатор внутренней шины |
| Модули комбинированного ввода/вывода | |
| CT-623F | Модуль расширения: дискретный ввод, 8 каналов, 24 VDC, NPN/PNP, дискретный вывод, 8 каналов, 24 VDC, Source PNP |
| Модули питания | |
| CT-7220 | Модуль расширения: внешний блок питания. Внешний вход 24 VDC, выход 5 VDC/2 А; вход питания шины 24 VDC, выход 24 VDC/8 А |
| IO Module | |
| DX210-3SFX-2000 | Модуль расширения: Кабель зля подключения 32-х канальных блоков CT-124H и CT-222H |
| MTC-034 | Модуль расширения: Клеммная колодка, 32 винтовых контакта |
| MTE-034 | Модуль расширения: Клеммная колодка, 32 пружинных контакта |
| Помышленные коммутаторы | |
| ODOT-MS105T | Промышленный Ethernet-коммутатор: 5 портов, 10/100 Мбод |
| ODOT-MS108T | Промышленный Ethernet-коммутатор: 8 портов, 10/100 Мбод |
| ODOT-MS116T | Промышленный Ethernet-коммутатор: 16 портов, 10/100 Мбод |
| ODOT-MS105G | Промышленный Ethernet-коммутатор: 5 портов, 10/100/1000 Мбод |
| ODOT-MS108G | Промышленный Ethernet-коммутатор: 8 портов, 10/100/1000 Мбод |
| Конвертеры протоколов | |
| ODOT-DPM01 | Конвертер протоколов: Шлюз Profibus DP / Modbus RTU/ASCII |
| ODOT-PNM02 2.1 | Конвертер протоколов: Шлюз Profinet / Modbus RTU/ASCII |
| ODOT-S1E1 2.0 | Конвертер протоколов: Шлюз Modbus TCP / Modbus RTU 1 порт |
| ODOT-S2E2 | Конвертер протоколов: Шлюз Modbus TCP / Modbus RTU 2 порта |
| ODOT-S4E2 | Конвертер протоколов: Шлюз Modbus TCP / Modbus RTU 4 порта |
Система удаленного ввода-вывода предназначена для передачи данных полевых устройств (реле, электромагнитные клапана, ключи и кнопки, концевые выключатели и пр.) в локальных промышленных сетях.
Модульная конструкция системы позволяет собрать необходимый набор модулей ввода-вывода под требования конкретной задачи.
Широкая номенклатура сетевых адаптеров обеспечивает возможность использования системы в составе аппаратных комплексов, построенных на базе различных промышленных сетей. Система удаленного ввода-вывода может быть с успехом использована как при реализации новых проектов, так и при расширении существующих систем и в качестве замены аналогичных устройств других производителей
