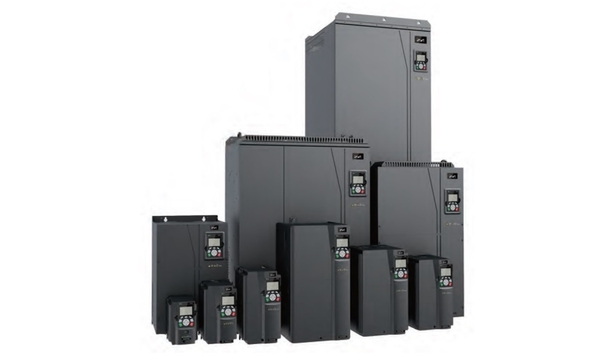

Преобразователи частоты INVT

INVT - один из лидеров среди китайских производителей преобразователей частоты. Компания достаточно давно присутствует на российском рынке и её оборудование получило достаточно широкое распространение. КонСис начал применять преобразователи частоты INVT при реализации своих проектов.
Преобразователи частоты INVT

Шесть факторов успеха

Надежность
Многочисленные защитные и противоперегрузочные функции, высококаче
ственные термостойкие конденсаторы, охлаждающий вентилятор специального исполнения, не требующий дополнительной смазки в течение всего срока службы, а также двойная лакировка управляющих и силовых плат обеспечивают надежную и бесперебойную эксплуатацию.
Экономичность
Применение преобразователей Mitsubishi Electric позволяет экономить до 60 % энергии
Безопасность
Для повышенного уровня безопасности преобразователb частоты оснащены встроенной защитной функцией STO (Safe Torque Off – Безопасное отключение крутящего момента).
Комфорт
Встроенный многофункциональный пульт с поворотным диском позволяет быстро и эффективно вводить все необходимые параметры привода, а также отображать на дисплее различные рабочие параметры и сообщения о неисправностях.
Гибкость
Открытость для всех наиболее распространенных сетей, таких как CC-Link, CC-Link IE Field, Profibus DP/V1, Profinet, DeviceNetTM, EtherNet IP, EtherCat, CanOpen, SSCNETIII/H, LonWorks и BACnet.

Специальные функции преобразователей частоты Mitsubishi Electric

Бессенсорное векторное управление двигателем с постоянными магнитами FR-E800 / FR-F800 / FR-A800

Sensorless

Двигатель с постоянными магнитами - это синхронный двигатель, в ротор которого встроены сильные постоянные магниты. Различают два вида таких двигателей: двигатель с внутренними постоянными магнитами (Interior Permanent Magnet), в котором магниты вмонтированы в ротор, и двигатель с поверхностными постоянными магнитами (Surface Permanent Magnet), в котором магниты расположены на поверхности ротора. Частота вращения и положение полюсов двигателя (две величины, необходимые для управления двигателем с постоянными магнитами) определяются без энкодера (датчика импульсов). Определение частоты вращения внутри преобразователя частоты позволяет точно управлять синхронным двигателем, приближаясь по точности к сервоприводу, причем без использования энкодера.

Функция предотвращения рекуперации FR-D700 / FR-E800  / FR-F800 / FR-A800

Эта функция может предотвращать отключение преобразователя частоты, вызванное перенапряжением промежуточного звена постоянного тока, если в преобразователь поступает большое количество энергии от генераторной нагрузки (например, при торможении двигателя или если нагрузка сама вращает приводной двигатель). При достижении запрограммированного порогового значения преобразователь может автоматически повысить выходную частоту или деактивировать тормозной участок характеристики. Чувствительность реакции, динамику и рабочий диапазон можно регулировать. Например, эта функция может предотвратить отключение с сигнализацией о перенапряжении, если скорость вентилятора, управляемого преобразователем частоты, возросла под действием тяги от другого вентилятора, работающего в том же вентиляционном канале. В этом случае функция временно повышает выходную частоту выше заданного значения. Данную функцию можно также использовать для затормаживания нагрузки с помощью напряжения шины постоянного тока, без использования тормозных модулей.

Автоматический перезапуск после кратковременной потери питания FR-D700 / FR-E800  / FR-F800 / FR-A800Автостарт

После недолгого исчезновения питания нормальная работа насосных и вентиляторных установок может быть автоматически возобновлена. Система просто повторно активирует двигатель, вращающийся по инер-ции, и снова автоматически разгоняет его до заданной скорости. На графике ниже показано, как может реагировать преобразователь частоты при кратковременном исчезновении электропитания. Вместо полного выбега и останова двигателя, двигатель снова автоматически «подхватывается» преобразователем частоты и повторно разгоняется до прежней скорости.

Специально для управления кранами FR-A800

  • Встроенный тормозной транзистор с 100 %-ной относительной длительностью включенного состояния
  • Встроенные функции для крана, например, предотвращение раскачивания груза
  • Возможности управления 2 двигателями
  • Серво удержание

Торможение без тормозного резистора FR-F800 / FR-A800Торможение перевозбуждением

В случае перевозбуждения преобразователь частоты возвращает энергию на двигатель. Это означает, что при процессе торможения генераторная энергия преобразуется без использования тормозного резистора.

24-вольтное питание управляющего контура как стандартное оснащение FR-E800 / FR-F800 / FR-A800

Подключение внешнего источника постоянного напряжения 24В для питания управляющего контура. Благодаря этому можно выполнять техобслуживание, настраивать параметры и обмениваться данными даже при отключенном основном питании.

Соответствие мировым нормам и стандартам FR-D700 / FR-E800 / FR-F800 / FR-A800

Соответствие стандартам частотных преобразователей mitsubishiПреобразователи частоты Mitsubishi Electric отвечают всем нормам и стандартам директивы Европейского Союза «Установки низкого напряжения» 73/23/EEC и директивы «Машины» 98/37/EC. Все устройства имеют знак «СЕ» и сертификаты UL, cUL
Кроме они соответствуют требованиям технического регламента Таможенного союза 004/2011 «О безопасности низковольтного оборудования» и 020/2011  «Электромагнитная совместимость технических средств» и имеют маркировку EAC.

Применение технологии искусственного интеллекта (ИИ) для функции диагностики преобразователя частоты FR-E800

FR-E800 подключается к инженерному программному обеспечению FR-Configurator (с помощью проводного соединения USB или беспроводного соединения), с которым интегрирована Maisart 2, технология ИИ от Mitsubishi Electric для анализа данных, позволяющая не только выявлять неисправности на преобразователе частоты, но и устанавливать их причину. Эта функция дает возможность обслуживающему персоналу быстро устранять неполадки, даже не имея специальных навыков, что значительно сокращает время простоя технологического оборудования

А также

  • Safe Torque Off (STO)
  • Гибкая 5-точечная характеристика V/f
  • Векторное управление магнитным потоком
  • Защита параметров с помощью пароля (FR-F800 / FR-A800)
  • Встроенный датчик температуры окружающего воздуха (FR-F800 / FR-A800)
  • Расширенное ПИД-регулирование (FR-F800 / FR-A800)
  • Интеллектуальное определение нагрузки (FR-F800)
  • Функция чистки насоса (FR-800)
  • Функция предварительного разогрева двигателя (FR-A700 / FR-F800 / FR-A800)
  • Подавление механических резонансов
  • Интеллектуальная оптимизация потребления энергии
  • Поддержка разнообразных коммуникаций

Спецификация

Показатель GD350 GD350-19 GD800
Применение Универсальный преобразователь общего назначения Крановая серия преобразователей частоты

Высокопроизводительные
преобразователи для инженерных решений

Диапазон мощностей 1.5-500 кВт 4-400 кВт 75-1200 Квт
Диапазон частот 0–400 Гц 0-400 Гц 0-600 Гц
Электропитание трёнфазное 380–440 В
трехфазное 520-690 В

трёнфазное 380–440 В
трехфазное 520-690 В

трёхфазное 380–440 В (380В)
трехфазное 480–455 В (500В)
трехфазное 520–690 В (660В)
Перегрузочная способность G - 150% 60 с./180% 10 с/200% 1 с/
P - 120% 60 c
150% 60 с./180% 10 с/200% 1 с 150% 60 с./180% 10 с/200% о.5 с
Класс защиты IP20 IP20 IP20
Управление U/f + + +
Безсенсорное векторное управление + + +

Векторное управление с замкнутым контуром

- + +

Перезапуск после потери питания

+ + +

Встроенный тормозной ключ

до 37 кВт (-B) + (до 90 кВт)
Особые функции



   Шкафное исполнение
