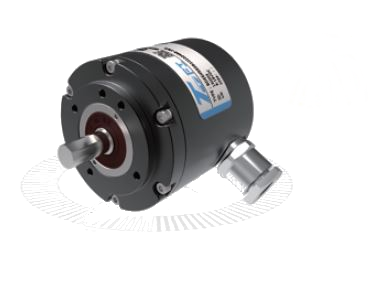

EXDE68S series инкрементальные энкодеры с валом для взрывоопасных зон.
Механические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
| Диаметр | 68 мм |
| Вибростойкость | 10 g |
| Ударопрочность | 100 g |
| Радиальная нагрузка на вал | 80 N |
| Осевая нагрузка на вал | 60 N |
| Степень защиты | IP66 |
| Рабочая температура | -40 .. +85 ºC |
Электрический характеристики
| Выходной сигнал | Push-pull | Differential |
RS422（TTL) |
|
Частота импульсов |
Max. 1200P/R |
Max. 1200P/R |
Max. 1200P/R |
|
Напряжение питания |
5-30V |
5-30V |
5-30V |
|
Потребляемая мощность (без нагрузки) |
Max. 80 mA |
Max. 125 mA |
Max.80 mA |
|
Допустимая нагрузка/канал |
±30 mA |
±80 mA |
±30 mA |
|
Максимальная частота импульсов |
100KHz |
100KHz |
100KHz |
|
Высокий уровень сигнала |
Min. Ub-2.5V |
Min. Ub-2.5V |
Min. 2.5V |
|
Низкий уровень сигнала |
Max. 0.8V |
Max. 0.8V |
Max. 0.4V |
|
Защита выходов от короткого замыкания |
Да |
Да |
Да |
