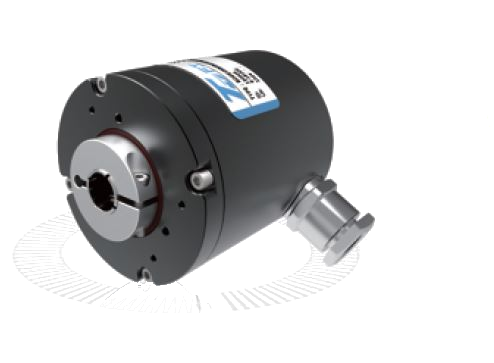

EXDE68B Series Взрывозащищенные инкрементные энкодеры с полым валом

EXDE68B Series Взрывозащищенные инкрементные энкодеры с полым валом

Метот измерения - Оптический
Взрывозащищенность Ex d IIC T5/T6 Gb Ex tD A21 IP66 T95°C/T 80°C
Размер корпуса Φ68mm, полый вал Φ10, Φ12mm
Максимальн скорость вращения 1200 об/мин

EXDE68B Series Взрывозащищенные энкодеры

Спецификация

Механические характеристики

ПАРАМЕТР ЗНАЧЕНИЕ
Диаметр 68 мм
Вибростойкость 10 g
Ударопрочность 100 g
Радиальная нагрузка на вал 80 N
Осевая нагрузка на вал 60 N
Степень защиты IP66
Рабочая температура  -40 .. +85 ºC

Электрический характеристики

Выходной сигнал Push-pull Differential

RS422(TTL)

Частота импульсов

Max. 1200P/R

Max. 1200P/R

Max. 1200P/R

Напряжение питания

5-30V

5-30V

5-30V

Потребляемая мощность (без нагрузки)

Max. 80 mA

Max. 125 mA

Max.80 mA

Допустимая нагрузка/канал

±30 mA

±80 mA

±30 mA

Максимальная частота импульсов

100KHz

100KHz

100KHz

Высокий уровень сигнала

Min. Ub-2.5V

Min. Ub-2.5V

Min. 2.5V

Низкий уровень сигнала

Max. 0.8V

Max. 0.8V

Max. 0.4V

Защита выходов от короткого замыкания

Да

Да

Да
