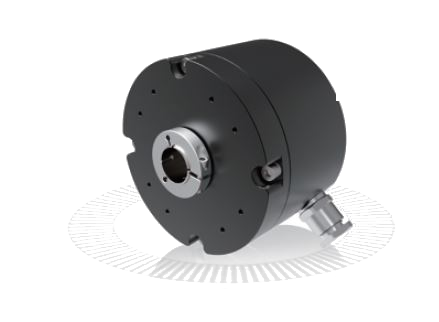

EXDE100H Series Взрывозащищенные инкрементные энкодеры с полым валом
Метод измерения - Оптический
Взрывозащищенность Ex d II C T5/T6 Gb Ex tD A21 IP66 T95°C/T80°C
Размер корпуса Φ112 mm, Φ122 mm
Полый вал Φ20, Φ30mm, Φ30mm; Полый вал с винтом Φ16mm, Φ20mm; Конический вал Φ17mm (1:10)
Максимальн скорость вращения 3000 об/мин
Механические характеристики
ПАРАМЕТР | ЗНАЧЕНИЕ |
Диаметр | 112 мм 122 мм |
Вибростойкость | 10 g |
Ударопрочность | 100 g |
Радиальная нагрузка на вал | 100 N |
Осевая нагрузка на вал | 200 N |
Степень защиты | IP66 |
Рабочая температура | -40 .. +85 ºC |
Электрический характеристики
Выходной сигнал |
Push-pull |
Differential |
RS422(TTL) |
Частота импульсов |
Max. 1200P/R |
Max. 1200P/R |
Max. 1200P/R |
Напряжение питания |
5-30V |
5-30V |
5-30V |
Потребляемая мощность (без нагрузки) |
Max. 125 mA |
Max. 125 mA |
Max.80 mA |
Допустимая нагрузка/канал |
±80 mA |
±80 mA |
±50 mA |
Максимальная частота импульсов |
100KHz |
100KHz |
100KHz |
Высокий уровень сигнала |
Min. Ub-2.5V |
Min. Ub-2.5V |
Min. 2.5V |
Низкий уровень сигнала |
Max. 0.8V |
Max. 0.8V |
Max. 0.4V |
Защита выходов от короткого замыкания |
Да |
Да |
Да |
