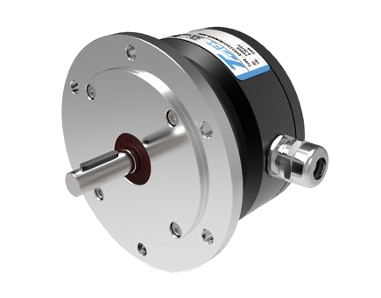

Энкодеры Tofi EHK115S series для тяжелых условий эксплуатации с валом

Энкодеры EHK115S series с валом

Метод измерения - оптический
Размер корпуса Φ 115 mm
Вал Φ10, Φ11, Φ12 mm
Максимальное разрешение 2048 имп/об
Напряжение питания 5VDC 9-30 VDC
Степень защиты IP65/IP67

EHK115S series

Спецификация

Механические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ
Корпус	115 мм
Макс. скорость вращения	6000 об/мин
Радиальная нагрузка на вал	140 N
Осевая нагрузка на вал	70 N
Вибростойкость	100 m/s2
Ударопрочность	1000 m/s2
Степень защиты	IP65/IP67
Рабочая температура	-40 .. +85 ºC

Электрический характеристики

Выходной сигнал	Push-pull	Push-pull Differential	RS422（TTL）
Частота импульсов	Max. 2500P/R	Max. 2500P/R	Max. 2500P/R
Напряжение питания	5VDC，9-30VDC	5VDC，9-30VDC	5VDC，9-30VDC
Потребляемая мощность (без нагрузки)	Max. 125 mA	Max. 125 mA	Max.80 mA
Допустимая нагрузка/канал	±80 mA	±80 mA	±50 mA
Максимальная частота импульсов	100KHz	100KHz	100KHz
Высокий уровень сигнала	Min. Ub-4V	Min. Ub-4V	Min. 3V
Низкий уровень сигнала	Max. 0.8V	Max. 2.5V	Max. 1.15V
Защита выходов от короткого замыкания	Да	Да	Да

Документация

Tofi EHK115S - Технический каталог EN (541,1 Кб)
